Caja de Herramientas de Interacción

button_main button_prev button_next

La Caja de Herramientas de Interacción es utilizada para desarrollar diagramas de Secuencia. Usted utiliza diagramas de Secuencia para modelar interacciones dinámicas - flujo de trabajo y el paso secuencial de mensajes - entre elementos en tiempo real. Los diagramas de Secuencia son a menudo colocados bajo elementos de Caso de Uso para expandir más en comportamiento de Caso de Uso en el tiempo.

Páginas de Caja de Herramientas de Interacción

Imagen

Detalle

Ver También

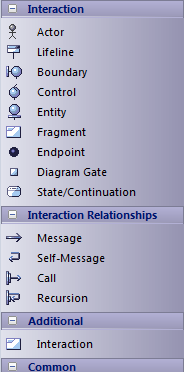

interactionbar



Excepto donde se discute aquí, cada elemento y relación que puede crear utilizando estas páginas de Caja de Herramientas se describe en las secciones Elementos UML y Conectores UML de la Ayuda.



Un Límite es un Objeto estereotipado que modela algunos límites del sistema, usualmente una pantalla de interfaz de usuario.

Un Control es un Objeto estereotipado que modela una entidad controladora o administradora.

Una Entidad es un Objeto estereotipado que modela un almacén o mecanismo de persistencia que captura la información o conocimiento en un sistema.



Elementos de Diagrama de Comportamiento

Elementos de Diagrama Estructural

Conectores UML



Límite



Control



Entidad





Notas

El elemento de Interacción soporta la captura de diagramas de Interacción a través del Explorador de Proyectos y menús contextuales de diagrama; usted no puede capturar estos diagramas al arrastrar el elemento hacia el diagrama

El íconoFragmento crea elementos de Fragmento Combinado

Mensaje, Auto Mensaje y Llamada son descritos como mensajes de diagrama de Secuencia

Los Mensajes pueden ser llamadas simples o recursivas

Para agregar unelemento al diagrama ya abierto, haga clic en el icono apropiado y arrástrelo a su posición en el diagrama; establezca un nombre de elemento y otras propiedades como se solicita

Para agregar una relación, haga clic en el icono apropiado, luego haga clic en el elemento de inicio en el diagrama y arrástrelo hacia el elemento final



Aprender más

Diagrama de Secuencia

Tiempo

Comunicación

Interacción

Fragmento Combinado

Mensaje (Diagrama de Secuencia)
