Ejemplo de Máquina de Estado

button_main button_prev button_next

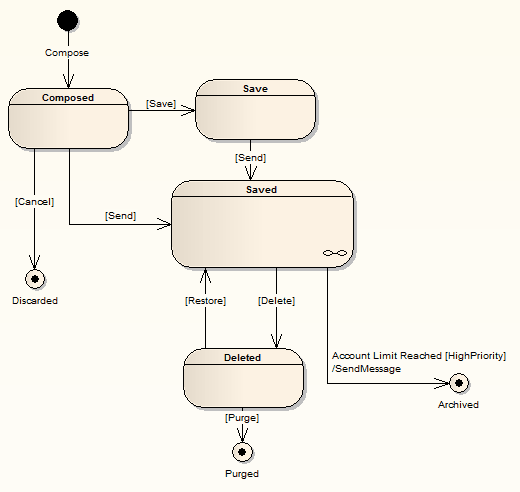

Este diagrama ilustra algunas características de Máquinas de Estado

exampleofastatemachineorstatechart

Estados de Diagrama Compuesto

El símbolo de vínculo de cadena en la esquina inferior derecha del Estado Guardado indica que es un estado con un diagrama Compuesto.

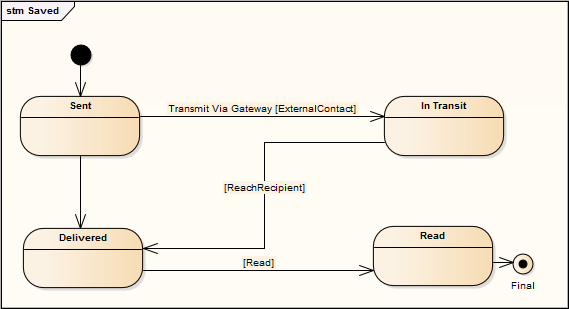

Tiene dos opciones para mostrar los contenidos de un diagrama de Estado Compuesto. Primero, puede hacerdoble clic en el elemento padre para mostrar su diagrama hijo de manera separada, como se muestra abajo:

compstate



De manera predeterminada, el diagrama hijo se muestra dentro de un marco etiquetado que representa el objeto padre en el contexto del diagrama hijo. Puede hacer clic derecho en el fondo y seleccionar la opción Ocultar Marco de Diagrama para ocultar el marco, y en la opción Mostrar Marco de Diagrama para mostrar el marco nuevamente.

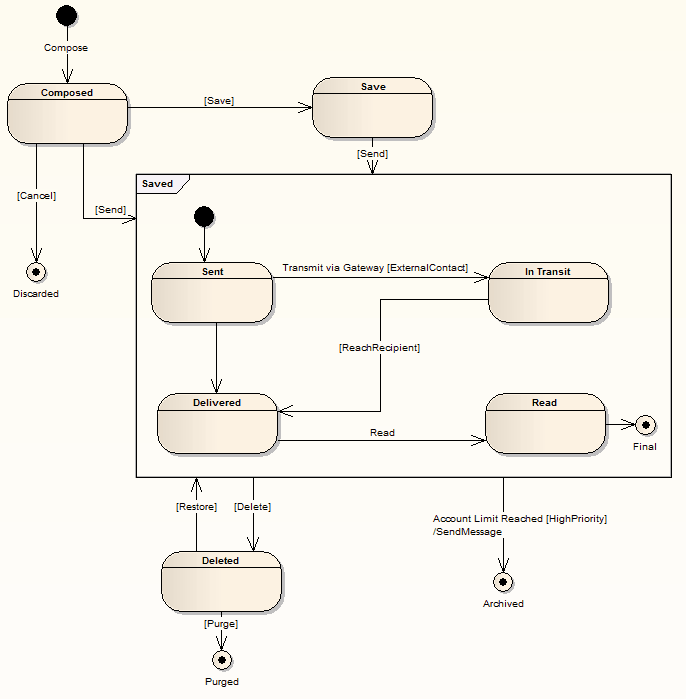

Alternativamente, puede hacer clic derecho en el elemento compuesto en el diagrama principal y seleccionar la opción del menú contextual Avanzado | Mostrar Diagrama Compuesto , el cual otra vez muestra el diagrama hijo en un marco etiquetado dentro del contexto del diagrama padre.

statemachinecontext

Notas

Los elementos de Estado se pueden mostrar con o sin una línea a lo largo de ellos; la línea- como se muestra arriba - muestra cuando el elemento tiene características tal como atributos (los cuales podrían estar ocultados) o cuando la casilla Mostrar Compartimiento de Estado es seleccionada en la página de Objetos de la ventana Opciones

Es posible agregar elementos de Punto de Entrada y Punto de Salida al borde de un elemento de Estado o de Máquina de Estado - haga clic derecho en el elemento y seleccione la opción de Nuevo Elemento | Punto de Entrada o Punto de Salida ; si el elemento es un elemento compuesto y representado por un marco, también puede hacer clic derecho en el marco seleccionado y agregar los elementos de Punto de Entrada o Punto de Salida

Si tiene Puntos de Entrada y/o Puntos de Salida en una Máquina de Estado que es un clasificador para otro Estado, puede crear Referencias de Punto de Conexión con el clasificador desde el otro Estado

También es posible agregar Regiones a un marco de un elemento de Estado o de Máquina de Estado; haga clic derecho en el marco seleccionado y seleccione la opción Defina Subestados Simultáneos
