Crear una Referencia de Punto de Conexión

Una Referencia de Punto de Conexión representa el uso, por un Estado de Submáquina, de un pseudoestado de Punto de Entrada o de Punto de Salida definido en la Máquina de Estado clasificadora del elemento de Estado. Inicialmente crea los elementos de Referencia de Punto de Conexión mismos como Puntos de Entrada o Puntos de Salida.

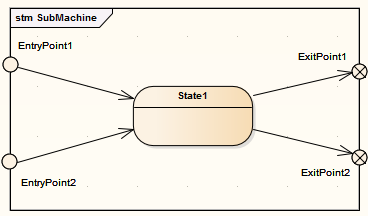

Crear Puntos de Entrada y/o Puntos de Salida

Paso	Acción	Ver También
1	Crear o abrir el clasificador Máquina de Estado (como un diagrama hijo de un elemento de Clase). La Máquina de Estado es representada por un marco etiquetado.	Máquinas de Estado Ejemplo de Máquina de Estado
2	Si los Puntos de Entrada y/o Puntos de Salida no existen ya, haga clic derecho en el extremo interno del marco y seleccione la opciónNuevo Elemento \| Punto de Entrada o Nuevo Elemento \| Punto de Salida, como sea necesario. El elemento de pseudoestado correspondiente es creado inmediatamente en el borde del marco. Si prefiere, puede hacer doble clic en el elemento y darle un nombre específico.	Punto de Entrada Punto de Salida
3	Crear tantos elementos de Punto de Entrada y/o Punto de Salida adicionales como necesite.
4	Si el elemento de Estado correspondiente no existe ya, arrastre un ícono de Estado de la Caja de Herramientas de Diagrama al marco. Cree los conectores apropiados entre el elemento de Estado y los elementos de Punto de Entrada y Punto de Salida.	Estado
5	Guardar el diagrama.

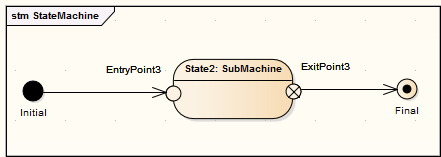

Crear Referencias de Puntos de Conexión

Paso	Acción	Ver También
1	Crear o abrir la llamada de Máquina de Estado (como un diagrama hijo de un elemento de Clase).	Máquinas de Estado
2	Si los elementos no existen ya, cree los elementos y conectores de Estado y pseudoestado apropiados en el diagrama.	Ejemplo de Máquina de Estado
3	Haga clic en el elemento de Estado de llamada y presione Ctrl+L para mostrar la ventana Seleccionar Elemento. Explore y seleccione el clasificador Máquina de Estado de la etapa Crear Puntos de Entrada y/o Puntos de Salida .	Ventana seleccionar <Ítem>
4	Hacer clic derecho en el elemento de Estado, y seleccione la opción Nuevo Elemento \| Punto de Entrada o Nuevo Elemento \| Punto de Salida, como necesite. El elemento de pseudoestado correspondiente es creado inmediatamente en el borde del elemento.	Punto de Entrada Punto de Salida
5	Haga doble clic en el elemento Punto de Entrada. Se muestra la ventana Editar ConnectionPointReference.
6	Si prefiere, en el campo Nombre escriba un nuevo nombre para el Punto de Entrada seleccionado. En el panel Especificar Puntos de Entrada de submáquina como referencia, seleccione la casilla contra cada uno de los Puntos de Entrada del clasificador a los que les quiere crear una referencia. Puede seleccionar más de una casilla.
7	Haga clic en el botón Aceptar .
8	Si es necesario, repita los pasos 4 al 7 para el Punto de Salida del elemento de Estado.
