Extensiones Eriksson-Penker

button_main button_prev button_next

Las Extensiones Eriksson-Penker (desarrolladas por H. E. Eriksson y M.Penker) proporcionan un marco de trabajo para el procesado de negocios UML de extensiones de modelo, para el cual un arquitecto de enterprise puede agregar estereotipos y propiedades apropiadas para su negocio.

Acceso Diagrama | Caja de Herramientas de Diagrama: Más Herramientas | Extensiones Eriksson-Penker

Temas

Imágenes

Tema

Detalle

Ver También



Eriksson-Penker en Enterprise Architect

Enterprise Architect proporciona a través de la integración de Tecnologías MDG con el instalador - dos extensiones UML bien respetadas y probadas que mejoran aún más la captura de actividades, procesos, objetos y flujos de información de negocios.

Uno de estos es Notación de Modelado de Proceso de Negocios (BPMN).

El otro es el perfil Eriksson-Penker el cual, a través de un conjunto de estereotipos, proporciona una manera única y poderosa de visualizar y comunicar procesos de negocios y el flujo necesario de información dentro de una organización.

Las extensiones Eriksson-Penker son proporcionadas en forma de :

Un tipo de diagrama Eriksson-Penker, accedido a través de la ventana de Nuevo Diagrama

Una página Eriksson-Penker en la Caja de Herramientas

Ingresos de relaciones y elementos Eriksson-Penker en el menú de Acceso Directo de la Caja de Herramientas y Acceso Rápido.



Modelos BPMN

Nuevo Diagrama

Acceso Directo de Caja de Herramientas

Acceso Rápido

eptoolbox

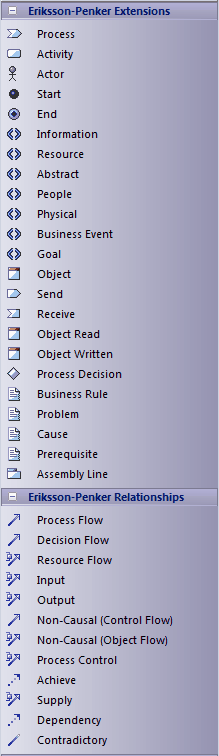

Páginas de Caja de Herramientas Eriksson-Penker

Vea la imagen a la izquierda.





Ejemplo

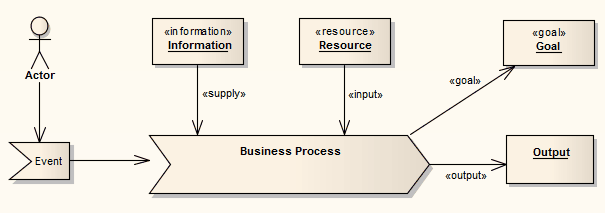

El siguiente es un ejemplo de un diagrama Eriksson-Penker simple:

epdiag

Aprender más

El Modelo de Procesos de Negocios (Recurso en línea)
