Modelos de Decisión

button_main button_prev button_next

Enterprise Architect proporciona la funcionalidad de Tablas de Decisión, basado en el Modelos de Decisión OMG y la especificación de Notación (DMN) (2014). Como se declara en este documento:

"El propósito de DMN es proporcionar las construcciones que son necesarias para decisiones de modelo, para que la toma de decisiones organizacional pueda ser representada fácilmente en diagramas, definido con precisión por analistas de negocios, y (opcionalmente) automatizado. ...

... El DMN proporciona una notación común que es fácilmente entendible por todos los usuarios de negocios, desde el analista de negocios teniendo que crear requisitos de decisión inicial y ... modelos de decisión más detallados, hasta los desarrolladores técnicos responsables por automatizar las decisiones en proceso, y... las personas de negocios que van a administrar y monitorear esas decisiones. El DMN crea un puente estandarizado para la brecha entre el diseño de decisión de negocios y la implementación de decisión."



El DMN está diseñado para ser utilizado junto al BPMN, y para soportar el intercambio de modelos de decisión a lo largo de organizaciones por medio de XML.

La funcionalidad de Tablas de Decisión proporciona un método simple de modelar como se toma una decisión, y proporciona la capacidad de generar código para esas decisiones.

Acceso (Explorador de Proyecto o Diagrama) Haga clic en el elemento de Actividad | Ver | Tabla de Decisión o

(Diagrama) Haga clic derecho en el elemento de Actividad | Tabla de Decisión

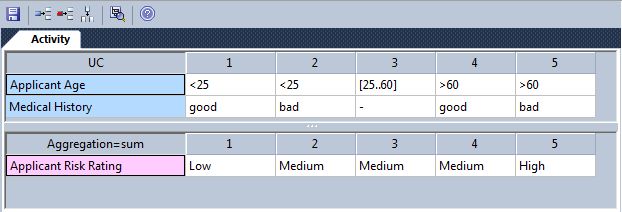

Este ejemplo ilustra cómo podría modelar una decisión sobre una Calificación de Riesgo de seguros con base en la edad del solicitante y su historia médica.

decisiontable
