Modelos BPMN

button_main button_prev button_next

Si necesita modelar la actividad de un negocio, capturando el comportamiento y los flujos de información dentro de la organización o sistema, puede hacerlo utilizando la Notación de Modelado de Proceso de Negocios (BPMN). BPMN está dirigido específicamente a la comunidad de modelado de negocios y tiene un mapeo directo a UML a través de Perfiles BPMN integrados con el instalador de Enterprise Architect. A través del uso de estos perfiles, puede desarrollar diagramas BPMN rápida y simplemente, incluyendo:

Mantener diagramas existentes creados en formato BPMN 1.0, y crear nuevos diagramas en BPMN 1.0

Crear y mantener diagramas en los formatos BPMN 1.1 y BPEL

Crear y mantener diagramas en los formatos BPMN 2.0 y BPEL

Migrar un modelo BPMN 1.0 (o parte de un modelo) a BPMN 1.1, y un modelo BPMN 1.1 (o parte de un modelo) a BPMN 2.0



El instalador de Enterprise Architect para lanzamientos posteriores a 8.0 le proporcionan versiones separadas de la Tecnología MDG para BPMN que soporten versiones BPMN 1.0, 1.1 y 2.0, y BPEL.

Acceso Funcionalidades BPMN son proporcionadas en la forma de:

Un tipo de diagrama BPMN, accedido a través de la ventana Nuevo Diagrama

Páginas BPMN en la Caja de Herramientas

Ingresos de relaciones y elementos BPMN en el menú de Acceso Directo de la Caja de Herramientas y Acceso Rápido.

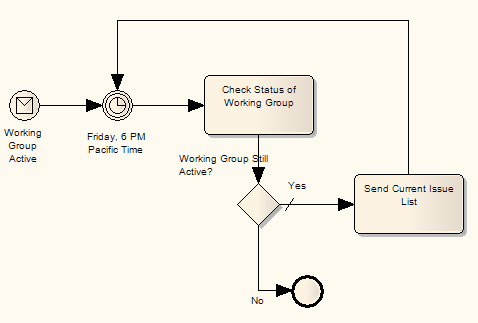

Especificaciones de elementos y relaciones BPMN son definidas por Valores Etiquetados; por ejemplo, para definir los símbolosMensaje, Temporizador y Ruta Predeterminada (/) en este diagrama:

bpmndiag

Orientación de Diagrama BPMN 2.0

En un diagrama BPMN 2.0, puede configurar la orientación de flujo a horizontal o vertical, o no aplicar una orientación.

Para establecer o borrar la orientación, haga clic derecho en el fondo del diagrama y haga clic en la opción del menú contextual Establecer Dirección de Flujo de Diagrama . Luego haga clic en:

Ninguno (la configuración de orientación no específica predeterminada)

Horizontal (flujo de diagrama a lo largo de la página, elementos Pool y Lane ocupan el ancho completo del diagrama), o

Vertical (flujo de diagrama a lo largo de la página, elementos Pool y Lane ocupan el largo completo del diagrama), o



Flujo de Secuencia BPMN 2.0 y Reglas de Flujo de Mensaje

Reglas relativas a la utilización de Flujos de Secuencia y Flujos de Mensajes, como está definido en la Especificación BPMN 2.0 y descrito abajo, son implementados por la Tecnología MDG para BPMN 2.0.

Las siguientes regalas se aplican a Flujos de Secuencia en relación con Eventos (de Inicio, Intermedios y Finales), Actividades (Tarea y Subprocesos, para Procesos), Actividades de Coreografía (Tarea de Coreografía y Subcoreografía, para Coreografías) y Entradas:

Un Flujo de Secuencia no puede cruzar un límite de Pool

Un Evento Final, a menos que el borde montado, no pueda ser el elemento fuente para un Flujo de Secuencia

Un Evento de Inicio, a menos que el borde montado, no pueda ser el elemento objetivo para un Flujo de Secuencia

Un Evento Intermedio, si el borde montado, no puede ser el elemento fuente para un Flujo de Secuencia; no puede tener Flujos de Secuencia entrantes

Un Evento Intermedio - si el borde montado y tener un Valor EtiquetadoeventDefinition=Compensation, no puede ser el elemento fuente u objetivo para un Flujo de Secuencia

Objetos dentro de un Subproceso no pueden tener una relación de Flujo de Secuencia con objetos fuera del Subproceso

Un Flujo de Secuencia no se puede conectar directamente a un Pool



Las siguientes regalas se aplican a Flujos de Mensajes en relación con Eventos (de Inicio, Intermedios y Finales), Actividades (Tarea y Subprocesos, para Procesos), Actividades de Coreografía (Tarea de Coreografía y Subcoreografía, para Coreografías) y Pools:

Flujos de Mensajespueden ser creados desde objetos en un Pool hacia objetos en otro Pool; Los Flujos de Mensajes se pueden conectar directamente a otro Pool

Un Flujo de Mensaje se puede conectar a Eventos (de Inicio, Intermedio y Final) solo si tienen el Valor EtiquetadoeventDefinition=Message o eventDefinition=Multiple

Un Evento de Iniciono puede serel elemento fuente para un Flujo de Mensaje

Un Finalno puede serel elemento objetivo para un Flujo de Mensaje



Páginas de Caja de Herramientas BPMN

Puede acceder las páginas de Caja de Herramientas BPMN a través de Diagrama | Caja de Herramientas de Diagrama: Más herramientas... opción; seleccione las opciones BPMN 1.0, 1.1 o 2.0 como sea apropiado.

También puede configurar BPMN como la tecnología activa predeterminada para acceder las páginas de Caja de Herramientas directamente.

Desactivar BPMN

Si prefiere no utilizar BPMN en Enterprise Architect, puede desactivarlo (y posteriormente reactivarlo) utilizando la ventana de Tecnologías MDG (Configuraciones | Tecnologías MDG ).

Aprender más

Páginas de Herramientas BPMN 1.0 y 1.1

Páginas de Caja de Herramientas BPMN 2.0

XML BPMN 2.0

Migrar un Modelo BPMN 1.0 a BPMN 1.1

Migrar un Modelo BPMN 1.1 a BPMN 2.0

Cambiar Apariencia de Elemento BPMN

Modelos BPEL

Ventana Nuevo Diagrama

Configurar Tecnología como Activa por Defecto
