El Acceso Rápido

button_main button_prev button_next

Si quiere crear nuevos elementos y conectores rápidamente en un diagrama, utilice el Acceso Rápido en el elemento inicial para guiarlo para crear un elemento y conector relacionados del tipo apropiado, sin tener que sopesar la gama completa de opciones desde la Caja de Herramientas de Diagrama. El Acceso Rápido consiste en menús emparejados que lista los objetos más comunes adecuados al contexto del elemento seleccionado. Simplemente selecciona el tipo de elemento que necesita del primer menú, el cual muestra el segundo menú ofreciendo una elección de tipos apropiados de conectores. Cuando selecciona el conector, crea un nuevo elemento conectado a su elemento inicial, completo con cualquier objeto subordinado tal como Nodos de Objeto y Pines de Acción.

Si los conectores y elementos sugeridos por el Acceso Rápido no incluyen los tipos que necesita, puede crearlos desde las páginas de Caja de Herramientas de Diagrama. También, un Desarrollador de Tecnología puede editar la lista de elementos y conectores, y crear nuevas combinaciones.

Hay dos métodos de acceder los menús de Acceso Rápido.

Método de Acceso

Acción

Detalle

Ver También

Haga clic en la Flecha de Acceso Rápido

Cuando hace clic en un elemento en un diagrama, se muestra la flecha del Acceso Rápido en la esquina superior derecha del elemento:

element_quicklinker

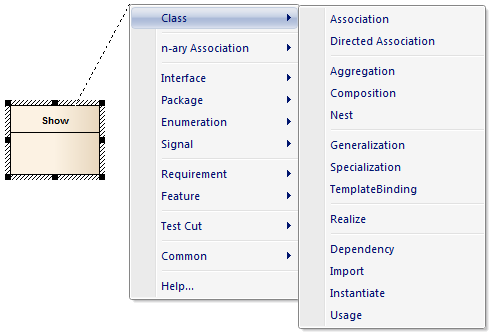

Haga clic en esta flecha y arrástrela en la dirección en la que quiera crear el nuevo conector y elemento. Cuando suelte el botón del ratón, se muestra el menú del elemento. Cuando selecciona un tipo de elemento, se muestra el menú del conector.



qlillustration



Cuando selecciona el tipo de conector, el elemento y conector son agregados al diagrama en la ubicación en la que mostró los menús.





Presione ( Ctrl+Shift+<tecla de flecha>)

Después de seleccionar el elemento, presione ( Ctrl+Shift ) y la tecla de flecha del teclado en la dirección en la que quiera crear el nuevo conector y elemento (Arriba, Abajo, Izquierda o Derecha).

Los menús de elemento y conector se muestran como arriba. Cuando selecciona el tipo de conector, el nuevo elemento y conector son creados fuera del borde del elemento apropiado para la tecla de flecha que presionó. Por ejemplo, si presiona la tecla de flecha Izquierda, el nuevo elemento es creado a la izquierda del elemento original.





Notas

Al utilizar el método Ctrl+Shift+<tecla de flecha> en un diagrama de Secuencia, no puede utilizar las flechas hacia Arriba o Abajo; las teclas de flecha Izquierda y Derecha crean un conector a un elemento de Línea de Vida

Al utilizar el método Ctrl+Shift+<tecla de flecha> en un diagrama de Tiempo, no puede utilizar las teclas Izquierda o Derecha
