Puerta de Diagrama

button_main button_prev button_next

d_diagramgate

Descripción

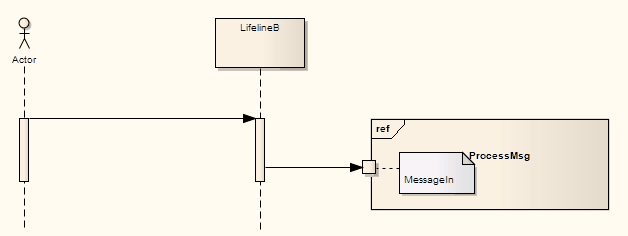

Una Puerta de Diagrama es una manera gráfica simple para indicar el punto en el cual mensajes pueden ser transmitidos hacia y fuera de fragmentos de interacción. Un fragmento puede ser requerido para recibir o entregar un mensaje; internamente, un mensaje ordenado refleja este requisito, con una puerta indicada en el límite del marco del fragmento. Cualquier mensaje externo 'sincronizándose' con este mensaje interno debe corresponder de manera apropiada. Las puertas pueden aparecer en diagramas de Interacción (Secuencia, Tiempo, Comunicación o Resumen de Interacción), ocurrencias de interacción y fragmentos combinados (para especificar la expresión).



sequence-diagramgate



Icono de la Caja de Herramientas

e_diagramgate

Aprender más

Diagrama de Secuencia

Diagrama de Tiempo

Diagrama de Comunicación

Diagrama de Descripción de Interacción

Ocurrencia de Interacción

Fragmento Combinado



Especificación UML OMG:

La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 480) estados:

Una puerta es un punto de conexión para relacionar un mensaje afuera del Fragmento de Interacción con un Mensaje dentro del Fragmento de Interacción ... Las Puertas están conectadas a través de Mensajes. Una Puerta es realmente un representación de una Especificación de Ocurrencia que no está en el mismo alcance que la Puerta. Las Puertas juegan diferentes roles: tenemos puertas formales en Interacciones, puertas reales de Usos de Interacción, puertas de expresión en Fragmentos Combinados.
