Punto Final

button_main button_prev button_next

d_endpoint

Descripción

Un Punto Final es utilizado en diagramas de interacción (Secuencia, Tiempo, Comunicación o Descripción de Interacción) para reflejar un Mensaje perdido o encontrado en la secuencia. Para modelar esto, arrastre un elemento de Punto Final hacia el espacio de trabajo.

Con diagramas de Secuencia, arrastre un Mensaje desde la Línea de Vida apropiada hacia el Punto Final. Con diagramas de Tiempo, el Mensaje que conecta la Línea de Vida al Punto Final requiere algunas especificaciones de tiempo para dibujar la conexión.

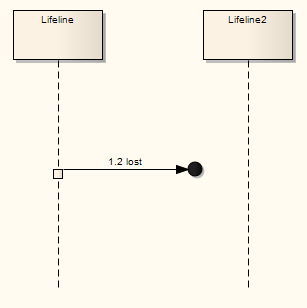

El siguiente ejemplo representa un Mensaje perdido en un diagrama de Secuencia.



sequence-endpoint



Icono de la Caja de Herramientas

e_endpoint

Aprender más

Diagrama de Secuencia

Diagrama de Tiempo

Diagrama de Comunicación

Diagrama de Descripción de Interacción



Especificación UML OMG:

La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 492) estados:

Un mensaje perdido es un mensaje donde la ocurrencia de evento enviado es conocida, pero no hay ocurrencia de evento recibido. Nosotros interpretamos que esto es porque el mensaje nunca alcanza su destino.

Un mensaje encontrado es un mensaje donde la ocurrencia de evento recibido es conocida, pero no hay ocurrencia de evento enviado (conocida). Nosotros interpretamos que esto es porque el origen del mensaje está afuera del alcance de la descripción. Esto puede, por ejemplo, ser ruido u otra actividad que no queremos describir en detalle.
