Marco de Diagrama

button_main button_prev button_next

diagramframe

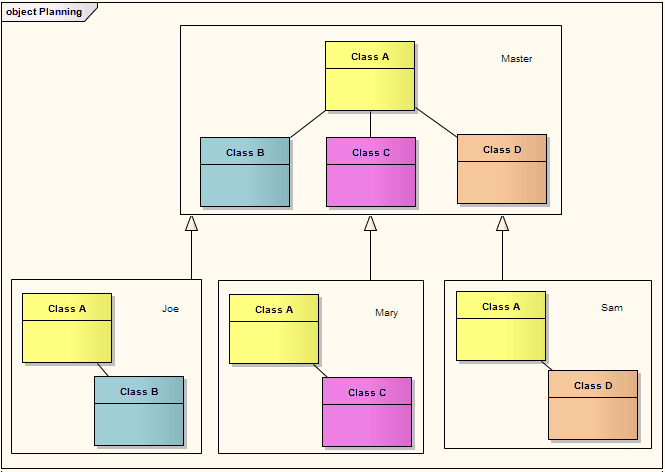

Un elemento de Marco de Diagrama es una rendición de un diagrama soltado desde el Explorador de Proyectos hacia otro diagrama. Es un tipo de Fragmento Combinado con el Operador de Interacción ref. Sin embargo, puede ser creado en cualquier tipo de diagrama, y no es creado de la misma manera que otros Fragmentos Combinados.

Cuando suelta el diagrama desde el Explorador de Proyectos hacia el diagrama abierto, se muestra una ventana proporcionando las siguientes opciones:

Marco de Diagrama - un Marco de Diagrama es insertado en el diagrama, conteniendo una imagen del diagrama soltado

Referencia de Diagrama - un marco vacío es insertado con el nombre dl diagrama soltado en la etiqueta del marco

Hipervínculo - un ícono de diagrama es insertado sin ningún marco, y con el nombre del paquete y diagrama padres a su lado



En los tres casos, el objeto actúa como un hipervínculo hacia el verdadero diagrama referenciado. También puede definir propiedades para los objetos, al igual que para otros objetos, haciendo clic derecho en los objetos y seleccionando la opción del menú contextual Propiedades del elemento.

Apariencia de Marco de Diagrama

Puede cambiar la apariencia de un Marco de Diagrama, al igual que para otros elementos, pero las opciones disponibles son ajustadas para este tipo de elemento. Si hace clic derecho en el marco y selecciona la opción Apariencia | Apariencia de Marco de Diagrama, se muestra un submenú con estas opciones:

Normal - la apariencia predeterminada de un marco rectangular visible con una etiqueta de marco visible; puede utilizar esta opción para resetear la apariencia después de utilizar una de las otras opciones

Límite - oculta la etiqueta del marco del Marco de Diagrama

Límite Con Nombre - oculta el borde de la etiqueta del marco

Nombre Únicamente - oculta el borde del Marco de Diagrama y etiqueta del marco, dejando el texto únicamente

Oculto - oculta el borde y texto del Marco de Diagrama



Notas

Puede cambiar el tamaño de los tres objetos, pero no puede reducir un Marco de Diagrama a menos del tamaño del diagrama encapsulado

No puede cambiar el diagrama dentro de un Marco de Diagrama; para editar el diagrama, haga doble clic dentro del marco y edite el diagrama original

El elemento de Marco de Diagrama no es el mismo que el borde de marco de diagrama que puede configurar (utilizando el panel de Marcos de Diagrama en la página de Diagrama de la ventana Opciones) en las imágenes de los diagramas que imprime, copiar al archivo o pegar en otras herramientas; es posible, pero no usual, pegar la

imagen de diagrama desde el portapapeles hacia otro diagrama de Enterprise Architect, en cuyo caso la imagen inicialmente se ve igual que el elemento de Marco de Diagrama, pero las opciones de elemento no funcionan para esta imagen
