Caja de Herramientas Personalizada

button_main button_prev button_next

La Caja de Herramientas Personalizada contiene elementos UML extendidos que pueden ser de uso al modelar o diseñar su sistema en un diagrama Personalizado.

Páginas de Caja de Herramientas Personalizadas

Imagen

Detalle

Ver también

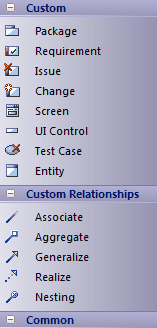

custombar

Excepto donde se discute aquí, cada elemento y relación que puede crear utilizando estas páginas de Caja de Herramientas se describe en las secciones Elementos UML y Conectores UML de la Ayuda.







Un Requisito es un elemento personalizado utilizado para capturar requisitos externos a elementos UML estándares; un Requisito expresa comportamiento de sistema requerido que puede cruzar varios Casos de Uso.

Puede conectar Requisitos a otros elementos utilizando el conector Realizar para expresar la implementación de un requisito y por lo tanto la trazabilidad desde requisitos de usuario a lo que está siendo construido.

Un elemento Problema es un comentario estructurado que contiene información sobre defectos y problemas relacionados al sistema/modelo; los elementos afectados están conectados por conectores de Traza .

Un elemento Cambio es un comentario estructurado que contiene información sobre cambios pedidos para el sistema/modelo; los elementos afectados están conectados por conectores de Traza .

Una Pantalla proporciona un elementos de Clase estereotipada que muestra una pantalla de tipo GUI; esto puede ser utilizado para expresar elementos y flujos de aplicación GUI entre ellos.

Un Control UI igualmente puede ser utilizado para expresar controles GUI.

Un elemento de Caso de Prueba define lo que debe ser configurado para poder probar una característica particular; puede utilizarlo para definir un conjunto de pruebas una vez para un número de elementos. Como un elemento en lugar de una propiedad, proporciona mayor visibilidad para pruebas.

Entidad - el uso de este elemento está obsoleto - que inicialmente estaba destinado para tomar el rol ahora suministrada por el elemento Tabla .



Elementos de Diagrama de Comportamiento

Elementos de Diagrama Estructural

Conectores UML



Requisitos





Trazabilidad



Problemas (Defectos)

Traza



Cambios y Problemas





Pantalla



Elementos de Control UI



Caso de Prueba

Trabajando en Registros de Prueba

Tabla

Notas

Para agregar unelemento al diagrama ya abierto, haga clic en el icono apropiado y arrástrelo a su posición en el diagrama; establezca un nombre de elemento y otras propiedades como se solicita

Para agregar una relación, haga clic en el icono apropiado, luego haga clic en el elemento de inicio en el diagrama y arrástrelo hacia el elemento final
