Requisitos

button_main button_prev button_next

Descripción

Como un paso de análisis, a menudo es deseable para capturar requisitos de sistema simples. Estos son eventualmente realizados por Casos de Uso.

En la fase de recolección de requisito inicial, catalogar requisitos puede ser logrado utilizando la extensión de Requisitos en un diagrama Personalizado.

Ejemplos

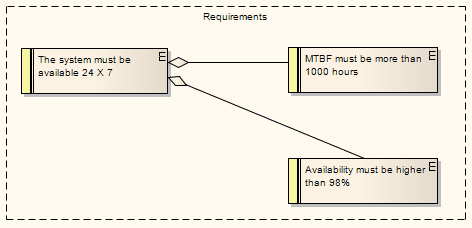

Los Requisitos pueden ser agregados para crear una jerarquía. El diagrama de abajo ilustra como se puede llevar a cabo esto.

requireelements

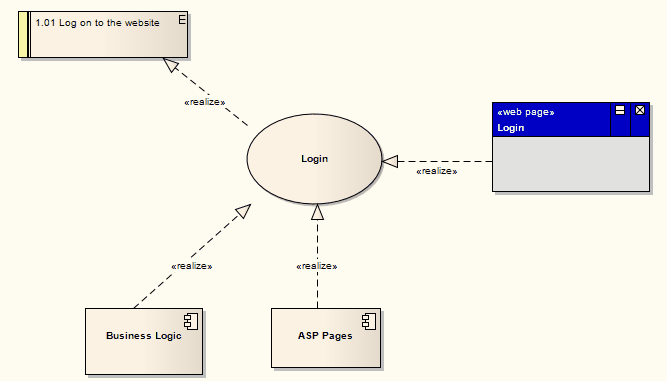

En el siguiente diagrama, un requisito que un usuario puede registrar en un sitio web es implementado por el Caso de Uso de Inicio de Sesión, que a si vez es implementado por las construcciones Lógica de Negocios, Páginas ASP y Página Web de Inicio de Sesión. Utilizando este enfoque, puede modelar fácilmente dependencias detalladas y complejas y relaciones de implementación.



loginreq



Notas

Los requisitos externos pueden ser mostrados con o sin una E (par Externo) identificadora en la esquina superior derecha del elemento; para alternar la visualización de esta letra, seleccione o deseleccione la casilla Mostrar ícono de estereotipo para requisitos en la ventana de Opciones, página Objetos

Los colores en elementos de Requisito identifican el estatus del requisito; usted cambia el estatus - y por lo tanto el color - en la ventana de Propiedades de elemento, y configura el color para cada estatus en la ventana de Tipos de Estatus



Icono de la Caja de Herramientas

e_requirement
