Descripción
Utilice un Uso de Colaboración para aplicar un patrón definido por una Colaboración para una situación específica, en un diagrama de Estructura Compuesta.

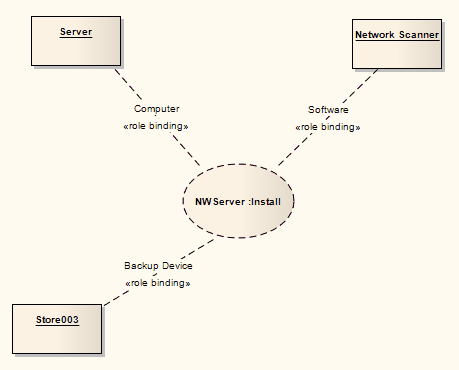

El siguiente ejemplo muestra un Uso, NWServer, de la ColaboraciónInstalar, para definir el proceso de instalación de un escáner de red. Este proceso puede ser definido por una interacción adjuntada a la Colaboración. (Vea el temaColaboración para una representación de la Colaboración Instalar .)
Para crear el Uso de Colaboración, arrastre el icono desde la Caja de Herramientas hacia el diagrama.
Icono de la Caja de Herramientas
Aprender más
Especificación UML OMG:
La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 173) estados:
Un uso de colaboración representa un uso particular de una colaboración para explicar la relación entre propiedades de un clasificador. Un uso de colaboración muestra como el patrón descrito por una colaboración es aplicado en un contexto dado, al vincular entidades específicas desde ese contexto a los roles de la colaboración. Dependiendo del contexto, estas entidades podrían ser características estructurales de un clasificador, especificaciones de instancia, o incluso roles en alguna colaboración contenedora. Puede que hayan múltiples ocurrencias de una colaboración dada dentro de un clasificador, cada una involucrando un conjunto diferente de roles y conectores. Un rol o conector dado puede que esté involucrado en múltiples ocurrencias de la misma o diferentes colaboraciones.
