Un diagrama de Componentes ilustra los fragmentos de software, controladores embebidos, etc. que conformarán un sistema. Un diagrama de componentes tiene un nivel de abstracción más elevado que un diagrama de clase - usualmente un componente se implementa por una o más clases (u objetos) en tiempo de ejecución. Estos son bloques de construcción, como así eventualmente un componente puede comprender una gran porción de un sistema.

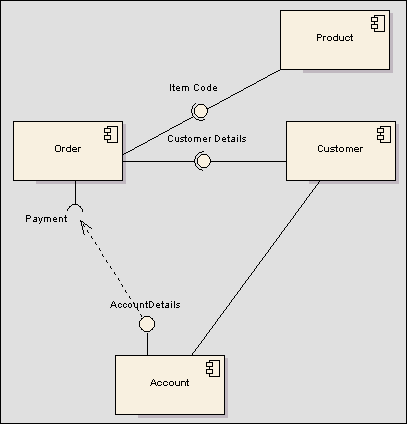

El siguiente diagrama muestra algunos componentes y sus relaciones internas. Los conectores emsamble "vinculan" las interfaces proporcionadas suministrada por Producto y Cliente a las interfaces requeridas especificadas por Orden. Una relación de dependencia asigna los detalles de cuenta asociados del cliente a la interfaz requerida, "pago", indicado por Orden.
Conectores y Elementos de la Caja de Herramientas
Seleccione los elementos y conectores del diagrama de Componente desde las páginas de Componente de la caja de herramientas del UML de EA.
Consejo: Haga clic sobre los siguientes elementos y conectores para obtener más información.
Elementos del diagrama de componentes |
Conectores del diagrama de componentes |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
La especificación UML del OMG (UML 2.0 Superstructure, p. 7) establece:
"Un diagrama que muestra la organización y dependencia entre los componentes."
