Una propiedad es una estructura anidada dentro de un clasificador, que usualmente es una clase o una interfaz. La estructura contenida refleja las instancias y relaciones dentro del clasificador contenedor. Las propiedades pueden tener multiplicidad.

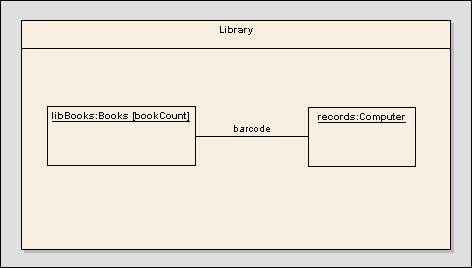

Para ejemplificar las propiedades, considere el siguiente diagrama, que muestra algunas propiedades pertenecientes a la clase Biblioteca.
Hay dos partes, Libros y registros, que son instancias correspondientes a las clases Libros y Computadora respectivamente. Después de arrastrar las partes desde la caja de herramientas al espacio de trabajo, haga clic con el botón derecho sobre una parte y seleccione Configuraciones Avanzadas I Configurar la Instancia del Clasificador para vincularla a un clasificador.
Tenga en cuenta: Si las partes 'desaparecen' cuando las arrastra a la clase, ajuste el orden Z de la clase (clic con el botón derecho, seleccionar Orden Z).
La relación entre las dos partes está indicada por el conector, reflejando que la comunicación entre las partes se hace vía el código de barras. Esta estructura contenida y sus partes son propiedades poseídas por la clase Biblioteca. Para indicar una propiedad que no es poseída por una composición al clasificador contenedor, use un símbolo de caja con una línea de trazos exterior, indicando asociación. Para hacer esto, haga clic con el botón derecho sobre la parte y seleccione Configuraciones Avanzadas. Configure la opción EsReferencia a verdadero.

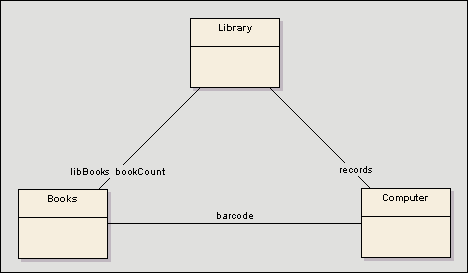

Las propiedades también se pueden reflejar usando una estructura compuesta normal (sin contenerla en una clase), con los conectores apropiados, las partes y las relaciones indicadas a través de conexiones a la clase. Esta representación alternativa se muestra abajo. No obstante, esta descripción falla al expresar la posesión reflejada inmediatamente por las propiedades contenidas dentro de un clasificador.
