Tipo de puerto WSDL

Superior  Previo  Próximo

Los WSDL portTypes son representados en EA por las interfaces del UML estereotipadas como "WSDLportType". Los PortTypes deberían ser definidos bajo los paquetes PortTypes en la estructura espacio de nombre WSDL.



Puede usar los siguientes pasos para definir nuevos elementos WSDLportType para su espacio de nombre:



1. Abrir el diagrama PortTypes definido para su paquete espacio de nombre WSDL.

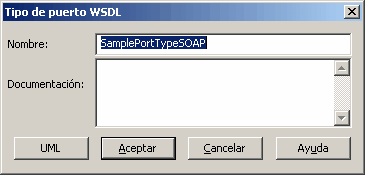

2. Desde la caja de herramientas WSDL, arrastrar el ítem Tipo de Puerto en el diagrama. Esto llamará la ventana de Propiedades Tipo de Puerto WSDL:



wsdlporttypeprops





3. Ingresar el Nombre para el portType.



4. Hacer clic en el botón Aceptar para cerrar la ventana de Propiedades Tipo de Puerto WSDL.



5. Puede definir operaciones para Tipo de puerto arrastrando el ítem Operación Tipo de Puerto desde la caja de herramientas WSDL en la interfaz portType.



6. Puede editar las propiedades especificas- WSDL del portType después haciendo doble clic en la interfaz en el programa o en la Vista del Proyecto. Alternativamente, hacer clic en el botón de las Propiedades del UML para llamar la ventana de propiedades estándar para una interfaz.
