Los mensajes WSDL se representan en EA por las clases del UML estereotipadas como "WSDLmessage". Los mensajes deberían ser definidos bajo el paquete Mensajes en la estructura espacio de nombre WSDL.



Puede usar los siguientes pasos para definir los nuevos elementos WSDLmessage para su espacio de nombre:



1. Abrir el diagrama Mensaje definido por su paquete espacio de nombre WSDL.

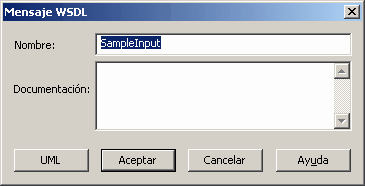

2. Desde la caja de herramientas WSDL, arrastrar el ítem Mensaje en el diagrama. Esto llamará la ventana de Propiedades Mensaje  WSDL:





wsdlmessageprops





3. Ingresar el Nombre para el mensaje.



4. Hacer clic en el botón Aceptar para cerrar la ventana de Propiedades del Mensaje WSDL.



5. Puede definir partes para el mensaje arrastrando el ítem Parte del Mensaje desde la caja de herramientas WSDL en la clase del mensaje.



6. Puede editar las propiedades especificas-WSDL del mensaje después haciendo doble clic sobre la clase del mensaje en el diagrama o en la Vista del Proyecto. Alternativamente, hacer clic en el botón de Propiedades del UML para llamar la ventana de propiedades estándar para una clase.
