Servicio WSDL

Superior  Previo  Próximo

Los servicios WSDL se representan en EA por las interfaces del UML, estereotipadas como "WSDLservice". Los servicios deberían ser definidos bajo los paquetes Servicios en la estructura espacio de nombre WSDL.



Puede usar los siguientes pasos para definir los nuevos elementos WSDLservice para su espacio de nombre:



1. Abrir el diagrama de Presentación definido por su paquete espacio de nombre WSDL. Esto abrirá el ítem WSDL en la caja de herramientas del UML.



2. Arrastrar el ítem Servicio WSDL desde la caja de herramientas en un diagrama. Esto llamará la ventana de Propiedades de Servicio WSDL:

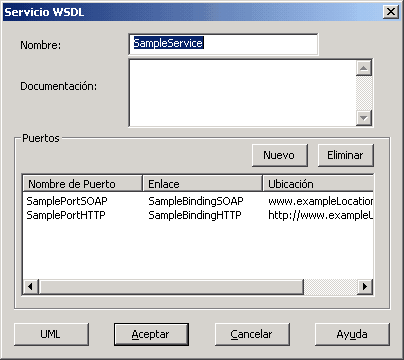

wsdlserviceprops





3. Ingresar el Nombre para el documento.



4. Hacer clic en el botón Nuevo para agregar Puertos de Servicio. Esto llamará la ventana de Puerto WSDL que se muestra a continuación:

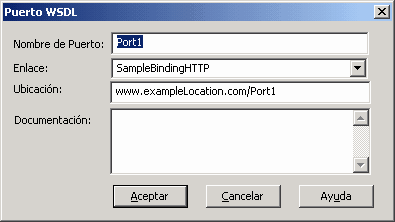

wsdlserviceportprops



5. Ingresar el Nombre de Puerto, Ubicación y Seleccionar un Enlace. La lista de Enlaces se toma desde las definidas en el paquete Enlace.



6. Hacer clic en el botón Aceptar para cerrar la ventana de Puerto WSDL. Para cada Puerto definido de esta manera, EA creará una relación de Asociación entre el Servicio y el elemento de Enlace correspondiente.



7. Hacer clic en el botón Aceptar para cerrar la ventana de Propiedades de Servicio WSDL.



8. Puede editar las propiedades especificas-WSDL del servicio después haciendo doble clic en la interfaz del Servicio en el diagrama o en la Vista del Proyecto. Alternativamente, hacer clic en el botón de Propiedades del UML para llamar la ventana de propiedades estándar para una interfaz.
