Parte del mensaje WSDL

Superior  Previo  Próximo

Las partes del mensaje WSDL se representan en EA por los atributos definidos como parte de la clase WSDLmessage (ver el tema  Mensaje WSDL ).



Puede usar los siguientes pasos para agregar partes del mensaje a sus clases WSDLmessage:



1. Abrir el diagrama PortTypes definido para su paquete espacio de nombre WSDL.

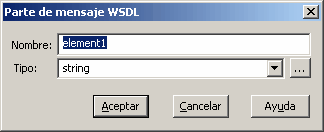

2. Desde la caja de herramientas, arrastrar el ítem Parte de Mensaje en una clase WSDLmessage estereotipada. Esto llamará la ventana Parte de Mensaje WSDL:





wsdlmessagepartprops



3. Ingresar el Nombre y Tipo para la parte del Mensaje. El tipo debería ser seleccionado desde la lista desplegable de tipos primitivos XSD o seleccionar desde los tipos definidos bajo el paquete Tipos.



4. Puede editar las propiedades especificas-WSDL de la parte del mensaje después haciendo doble clic en el atributo en el diagrama o la Vista del Proyecto. Alternativamente, hacer clic en el botón Propiedades del UML para llamar la ventana de propiedades estándar para un atributo.
