El grupo clase

Superior  Previo  Próximo

El grupo Clase se puede usar para diagramas de Paquetes, diagramas de Clases y diagramas de Objetos: aquellos que usualmente muestran elementos que tienen que ver con la estructura lógica del sistema-. Estos incluyen objetos, clases e interfaces. Los modelos lógicos pueden incluir desde modelos de dominio (modelos de alto nivel de negocio dirigidos por objetos) hasta estrictos modelos de clase de desarrollo (definir herencia, atributos operaciones, etc).

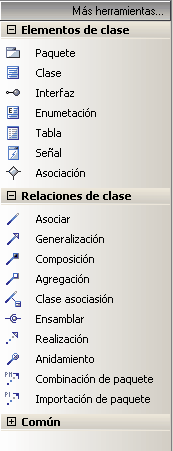

logicalbar

El grupo Clase se usa para crear modelos de clase y modelos de base de datos. El modelado de Clases se hace usando los elementos Clase e Interfaz, así como el uso ocasional de elementos Objeto para modelar las instancias de las clases. Puede agregar asociaciones, o relaciones de herencia o agregación. Vea el Diagrama de clases para obtener un ejemplo de esto.



Use el elemento Tabla para insertar una clase estereotipada para usar en el modelado de base de datos. Vea la sección de modelado de datos para más detalles.



Para agregar un elemento al diagrama actual, haga clic con el botón izquierdo sobre el ícono deseado, y arrástrelo a la posición en el diagrama. Establezca un nombre al elemento y otras propiedades a medida que se lo requiera.



Para agregar una relación, haga clic en el ícono deseado, luego haga clic en el elemento de inicio y arrástrelo al elemento destino.
