Ubicar los elementos relacionados en el diagrama actual

Superior  Previo  Próximo

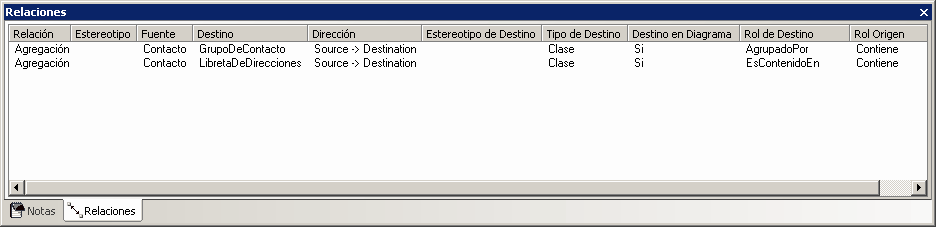

Para buscar y ubicar los elementos relacionados en el diagrama actual, use la pestaña Relaciones en la ventana Propiedades (Ver | Más ventanas | Relaciones).



relatesto



Haga clic con el botón derecho sobre cualquier vínculo en la lista para abrir el menú contextual.

placeelement



Si un elemento no está presente en el diagrama actual, el menú contextual contendrá la opción Ubicar elemento de destino en el diagrama. Esto es muy útil cuando está construyendo una representación de con qué elementos interactúa uno -especialmente cuando hace ingeniería inversa a una base de código existente.



Seleccione la opción Ubicar elemento de destino en el diagrama. Mueva el cursor del mouse a la posición deseada en el diagrama y haga clic con el botón izquierdo para ubicar el elemento. Alternativamente, presione la tecla [Esc] para cancelar la acción.
