El grupo componente

Superior  Previo  Próximo

El grupo Componente permite modelar los componentes físicos de un sistema en un diagrama de componentes. Un componente es una porción de hardware o software que forma el sistema, por ejemplo, un DLL o un servidor de web son ejemplos de los componentes que se pueden desplegar en un servidor Windows 2000 (nodo). Vea el Diagrama de despliegue para obtener un ejemplo de esto.



componentbar

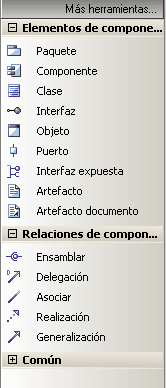

El grupo Componente contiene los elementos relacionados con la construcción real del sistema - los componentes que  compondrán el sistema (ej. DLLs de ActiveX o Java beans), las interfaces que exponen y las dependencias entre esos elementos.



Para agregar un elemento al diagrama actual, haga clic con el botón izquierdo sobre el icono requerido, y arrástrelo a la posición en el diagrama. Coloque un nombre al elemento y otras características a medida que se le solicite.



Para agregar una relación, haga clic sobre el icono requerido, luego clic sobre el elemento inicial en el diagrama  y arrastre hasta el elemento destino.
