Las particiones de las actividades se usan para organizar lógicamente un diagrama de Actividades. No afectan el flujo de símbolos de un diagrama de Actividades, sino que ayudan a estructurar la vista o las partes de él.

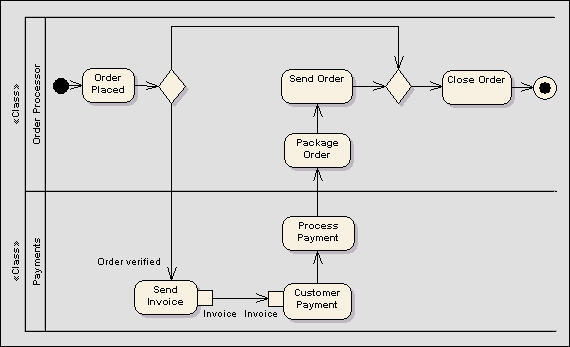

Este ejemplo detalla la partición entre las clases Pagos y el Procesador de Orden.





activity - partitions







Uso Común

Diagrama de Actividades



e_partition





Más Información

Actividades
Partición de la Actividad





Especificación del UML del OMG

La especificación del UML del OMG (superestructura de UML 2.0, p. 12) establece:

"Un grupo de cualquier conjunto de elementos del modelo basados en un conjunto de criterios. 1. Diagrama de Actividad: un grupo de nodos de actividad y aristas. Las particiones dividen los nodos y las aristas para comprimir y para mostrar una vista de los nodos contenidos. Las particiones pueden compartir contenido. Corresponden a menudo a las unidades organizacionales en un modelo de negocio. Pueden ser utilizadas para asignar características o recursos entre los nodos de una actividad."



La especificación del UML del OMG (superestructura de UML 2.0, p. 307) también establece:

"una partición de la actividad es un tipo de grupo de actividad para identificar acciones que tienen alguna características en común."
