El Proceso BPEL en Enterprise Architect representa el contenedor de alto nivel para los elementos BPEL , desdel el cual se puede generar el BPEL. Conceptualmente este traza al elemento del proceso BPEL.
Para crear un proceso BPEL en su modelo BPEL, proceda con los siguientes pasos:
| 1. | Abra o cree un diagrama BPEL. |
| 2. | Abra las paginas BPMN 1.1 de la caja de herramientas UML de Enterprise Architect (Más herramientas | BPMN 1.1). |

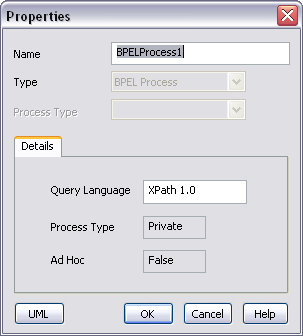

| 3. | Arrastre un elemento de Proceso BPEL desde la caja de herramientas hasta el diagrama. Se abre la ventana Propiedades del BPEL. |
| 4. | En el campo Name, ingrese un nombre para e proceso BPEL. |
| 5. | El campo Query Language tiene como predeterminado a XPath 1.0. El campo Process Type tiene como predeterminado Private (Enterprise Architect puede generar BPEL sólo desde procesos privados) y el campo Ad Hoc tiene como predeterminado False. |
Tenga en cuenta:
|
Haga clic en el botón UML si necesita definir más propiedades del proceso BPEL, usando la ventana de Propiedades del elemento normal y la pestaña Comportamiento.
|
| 6. | Haga clic en el botón Ok para cerrar la ventana. |
Para volver a la ventana Propiedades de BPEL para editar subsecuentemente:
| • | Haga doble clic en el elemento en el Explorador del proyecto (la opción Mostrar propiedades se debe seleccionar en el panel Haga doble clic en el Explorador de la ventana Opciones) o |
| • | Haga clic con el botón derecho en el elemento en el diagrama o en el Explorador del proyecto y seleccione la opción BPEL | Propiedades BPEL. |
El elemento del proceso BPEL es una actividad estereotipada que, cuando se crea, tiene un diagrama hijo. Haga doble clic en el elemento para mostrar el diagrama, y use más elementos desde la página BPMN 1.1 Core de la caja de herramientas para modelar el proceso; específicamente:
Tenga en cuenta:
|
En la página BPMN 1.1 Core, los siguientes elementos no son trazables a BPEL:
|
