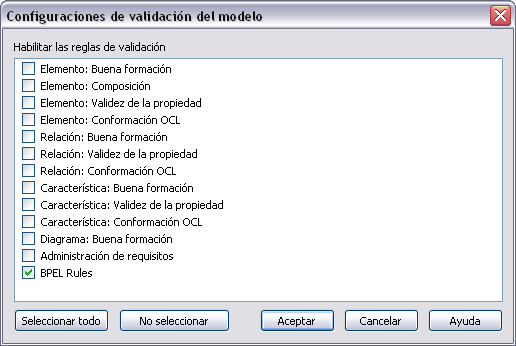

Puede usar la Funcionalidad de Validación del modelo de Enterprise Architect para verificar la validez del modelo BPEL. Puede validar un proceso BPEL completo o un sólo elemento BPEL. Tenga en cuenta de que Enterprise Architect verifica las regla UML y las de BPEL como predeterminado. Para permitir sólo la validación de reglas BPEL, seleccione sólo la casilla de BPEL Rules en la ventana Configuraciones de validación del modelo.
Ejemplo de violación del modelo

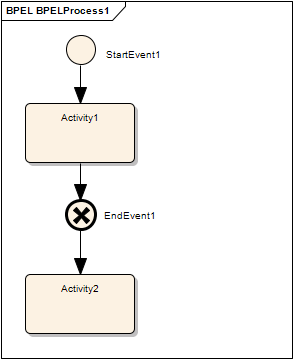

El siguiente modelo muestra varias violaciones BPEL básicas:
| 1. | EventInicial1 tiene su disparador configurado como Ninguno, el cual no se puede trazar a BPEL. |
| 2. | EventFinal1 tiene su disparador configurado como Cancelar, el cual no se puede trazar a BPEL. |
| 3. | EventFinal1 no puede tener ningún Flujo de secuencia de salida, ya que representa el final de un proceso. |
| 4. | Actividad2 no tiene Flujos de secuencia de salida. Enterprise Architect espera que un Evento final sólo represente el final de un proceso. |

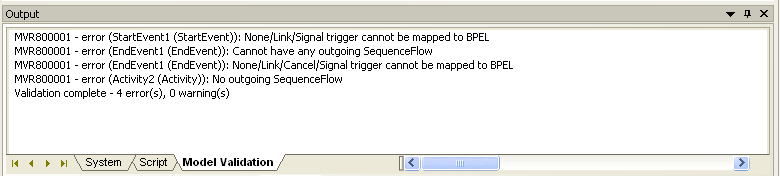

Si ejecuta una validación del modelo en este diagrama, Enterprise Architect lista las violaciones en la ventana de Salida, como se muestra a continuación:
