Las acciones se pueden definir aún más con notas de pre-condiciones y pos-condiciones, que restringe la entrada y la salida de una acción. Estas notas se pueden agregar a una acción como se define a continuación.
Vea la especificación de la super estructura del UML v2.0, figura 200, p. 283.
Creando una Restricción
Para adjuntar una restricción a una acción proceda con los siguientes pasos:
1. Haga clic con el botón derecho sobre la acción. Se abre el menú contextual:
2. Seleccione la opción del menú Agregar | Restricción. Se crea una nota en el diagrama, vinculada a la acción.
3. Haga clic con el botón derecho en la Nota. Se abre el menú contextual.

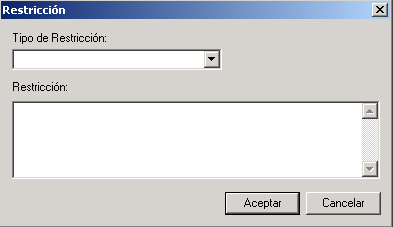

4. Seleccione el menú contextual Propiedades. Se abre la ventana Restricción.
5. En el campo Tipo de restricción, haga clic en la flecha desplegable y seleccione el tipo de restricción requerido.
6. En el campo Restricción, escriba el texto para la restricción.
7. Haga clic en el botón Aceptar para guardar la restricción.
