El grupo Interacción se usa para los diagramas de Interacción (Secuencia, de Tiempo, Comunicación or Interacción), que son usados para modelar el flujo de trabajo y paso secuencial de mensajes entre los elementos en tiempo real. Usualmente son colocados debajo de elementos de Caso de Uso para explicar mejor el comportamiento del Caso de uso en el tiempo.

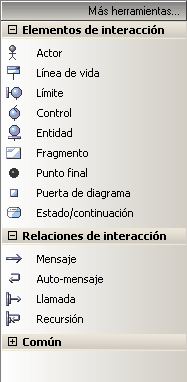

interactionbar



El grupo Interacción se usa para modelar las interacciones dinámicas entre los elementos en tiempo de ejecución. El elemento actor modela a un usuario del sistema, mientras que los otros elementos modelan cosas dentro del sistema -incluyendo los elementos estándares (el rectángulo), componente de interfaz de usuario (círculo con barra vertical ubicada a la izquierda), controlador (círculo con punta de flecha en la parte superior) y entidad (círculo con una barra en la parte inferior)-. El significado de estos símbolos se discute en la sección de los Diagramas de Secuencias. La relación de mensaje se usa para modelar el flujo de información y procesamiento entre los elementos.



Se soportan los siguientes elementos de modelado: Actor (elemento de secuencia), Elemento (elemento de secuencia), Límite (elemento de secuencia), Control (elemento de secuencia), Entidad (elemento de secuencia), Mensaje y Límite de Interacción.

Tenga en cuenta:

Los mensajes pueden ser simples o llamadas recursivas.



Para agregar elementos al diagrama actual, haga clic con el botón izquierdo sobre el icono deseado y arrástrelo a una posición dentro del diagrama. Establecer un nombre y otras propiedades como se sugiere.



Para agregar una relación, haga clic sobre el icono deseado, luego hacer clic sobre el elemento inicial y arrastre hasta el elemento de destino.
