Para agregar elementos y conectores dentro de un diagrama, puede acceder al menú de acceso rápido Caja de herramientas UML en lugar de usar toda la Caja de herramientas UML de Enterprise Architect. El menú provee opciones para seleccionar:
| • | Elementos específicos al tipo de diagrama actual (abajo se muestra un ejemplo de diagrama de Análisis) |
| • | Relaciones específicas al tipo de diagrama actual. |
| • | Elementos y relaciones de cualquier otra página sujeta en la Caja de herramientas (Elementos de objecto, Elemento compuesto y Elementos de comunicación en el ejemplo de abajo). |
| • | Elementos Comunes y relaciones. |
| • | Elementos y conectores para otros tipos de diagramas. |
La ventaja de usar el acceso rápido de la Caja de herramientas UML es que este provee una gran cantidad de espacio de trabajo para usar en el diagramado en lugar de ser usados para mostrar menús fijos.
Para usar el menú de acceso rápido de la Caja de herramientas UML siga los siguientes pasos:
1. Abra un diagrama.
2. O
| • | Haga clic sobre el fondo del diagrama y presione [Insertar] o |
| • | Presione la [barra de espacio] o haga click con el botón derecho del mouse y [Ctrl]. |
Se abre el menú contextual.

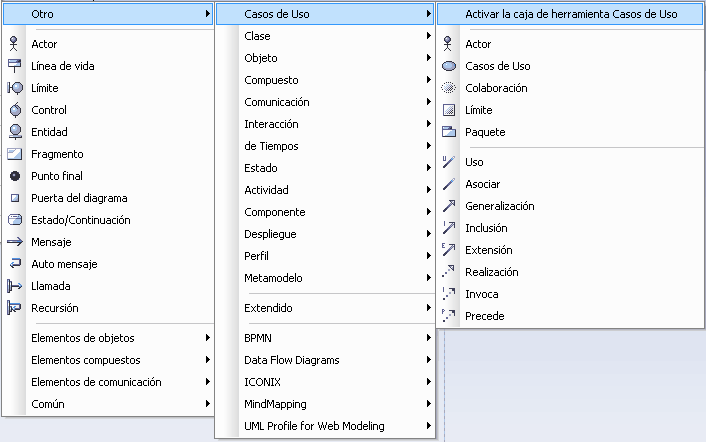

3. Seleccione la opción requerida; se abre una lista de elementos y/o conectores (si selecciona la opción Otro, debe también seleccionar la categoría de diagramas desde los menús inmediatos.
4. Seleccione el elemento o conector que desea incluir en el diagrama. El objeto se agrega en el diagrama.
Si usted selecciona la opción Otro, el menú final en la secuencia ofrece la opción de Activar Caja de herramientas <Type>. Esto abre y activa la correspondiente página en la Caja de herramientas UML, si la Caja de herramientas es visible.
Tenga en cuenta: |
||||||
En cuanto a la Caja de herramientas UML en si misma, si una tecnología MDG está:
las páginas sujetas de la tecnología reemplazan y se superponen a las páginas UML o extendidas en la Caja de herramientas UML inicial. |
