Configurar Validación del Modelo

Superior  Previo  Próximo

Use la ventana Configuraciones de validación del modelo habilita y deshabilita las reglas que se ejecutan con la validación del modelo. Puede definir las reglas adicionales en este ventana de cualquier add-ins adicional que se puede instalar junto a Enterprise Architect

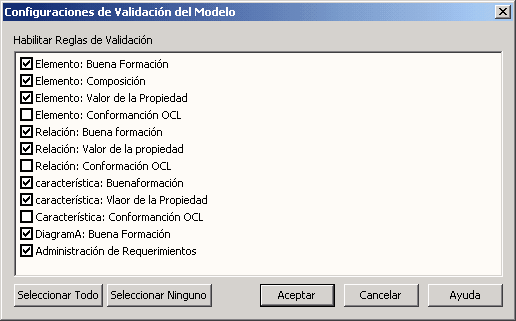

La ventana Configuración de validación del modelo, seleccione la opción Proyecto | Validación del modelo | Configurar.



modelvalidationconfig



Haga clic en la casilla de cada Regla de validación para aplicar al realizar una validación del modelo.



Consejo: Si desea inhabilitar sintaxis UML ("La conexión requerida no es conforme a la notación UML"), seleccione la opción Herramientas | Opciones, haga clic en el Diagrama en la jerarquía, y en el panel General quite la selección de la casilla Sintaxis del UML estricta.



Cuando realiza una validación, cada violación listada en la ventana de Salida tiene un ID de violación del formato MVRxxnnnn, donde:

MVR soporta para la Regla de la validación del modelo.
XX es un número hexadecimal correspondiente a la posición de la regla de violación en la ventana Configuración de la validación del modelo, y así se indica que regla se aplica y se viola.
nnn es el número del mensaje de violación.



De esta manera, los mensajes con el ID MVR01nnnn indican que la casilla Elemento: Buena formación se selecciona y una violación de esa regla se ha detectado. Los mensajes con el ID MVR0Annnn indica que la casilla Característica: Conformación OCL (10 en orden en la ventana, o A en hexadecimal) se selecciona y una violación de esa regla se ha detectado.
