Transformación WSDL

button_main button_prev button_next

La Transformación WSDL convierte un modelo simple hacia un modelo expandido de una interfaz WSDL que es apropiada para la generación. Tome la siguiente interfaz de ejemplo:

wsdltranspfrmationhelloworld

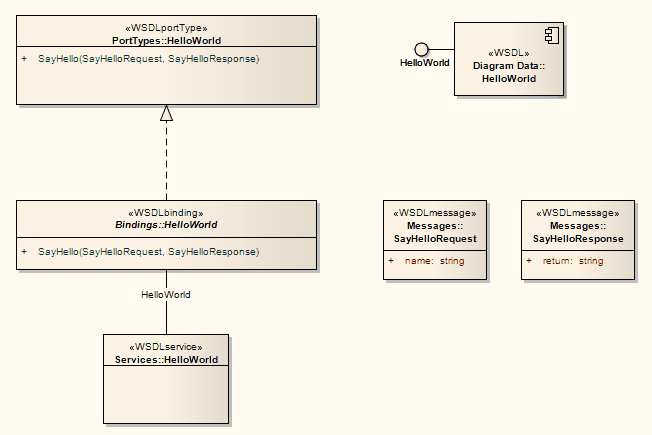

La Transformación de esto genera el Componente WSDL correspondiente, Servicio, Tipo de Puerto, Vinculante y Mensajes como los siguientes:

Las Clases son manejadas de la misma manera que la Transformación XSD

Todos los parámetros de adentro son transformados hacia Partes de Mensaje WSDL en el mensaje de Pedido

El valor de retorno y todos los parámetros fuera y retorno son transformados hacia Partes de Mensaje WSDL en el mensaje de Respuesta

Todos los métodos donde se devuelve un valor son transformados a operaciones Pedido-Respuesta , y todos los métodos que no devuelven un valor son transformados hacia operaciones OneWay

La transformación no maneja la generación de métodos o faltas Solicitar-Respuesta y Notificación



wsdltransformationsexample2



En el paquete resultante puede luego llenar las especificaciones utilizando las capacidades de edición WSDL de Enterprise Architect, y finalmente generar el paquete utilizando las herramientas de generación WSDL.
