Puede modelar rápida y fácilmente los elementos en una Definición de Servicio Web utilizando la página WSDL de la Caja de Herramientas de Diagrama. Como un primer paso, puede crear un ejemplo de estructura de Paquete WSDL en el Explorador de Proyectos, utilizando el ícono Espacio de Nombre de la página WSDL. Puede utilizar este ejemplo de estructura de paquete como una plantilla para desarrollar su WSDL.
Crear una nueva estructura de Paquete WSDL
Paso |
Acción |
Ver También |
||||||||||
1 |
En el Explorador de Proyectos, cree la estructura de proyecto de nivel superior que necesite (Modelo y Vistas), y haga clic en la Vista apropiada. |
|
||||||||||
2 |
Haga clic en el icono Nuevo Paquete en la barra de herramientas del Explorador de Proyectos. Se muestra la ventana Nuevo Paquete Modelo.
|
|||||||||||
3 |
En el campo Nombre escriba el nombre del nuevo paquete, y seleccione las casillas Automáticamente agregar nuevo diagrama y Abrir nuevo diagrama .
|
|||||||||||
4 |
Haga clic en el botón Aceptar . Se muestra la ventana Nuevo Diagrama.
|
|
||||||||||
5 |
En el campo Nombre escriba el nombre del nuevo diagrama. En el panel Seleccionar Desde seleccione Estructural UML, y en el panel Tipos de Diagrama seleccione Clase.
|
|||||||||||
6 |
Haga clic en el botón Aceptar . El nuevo diagrama de Clase se abre en la Vista de Diagrama, con las páginas de Clase mostrándose en la Caja de Herramientas de Diagrama.
|
|
||||||||||
7 |
Haga clic en la opción Más Herramientas en la Caja de Herramientas y seleccione Extendido | WSDL. Se muestra la página de Caja de Herramientas WSDL.
|
|
||||||||||
8 |
Haga clic en el icono Espacio de Nombre desde la Caja de Herramientas y arrástrelo hacia el diagrama de Clase. Se muestra la ventana de Propiedades de Espacio de Nombre WSDL. Escriba un a Nombre de Paquete WSDL y la URL del Espacio de Nombre Destino. Puede editar estos valores después.
|
|
||||||||||
9 |
Haga clic en el botón Aceptar . La muestra de estructura de paquete estereotipado «WSDLnamespace» se crea en el diagrama, y se muestra la estructura de modelo completo, expandida, en el Explorador de Proyectos (vea abajo). La estructura de modelo consiste de los siguientes subpaquetes, con un diagrama de Descripción para navegar entre los subpaquetes:
|
|
||||||||||
10 |
Modelar cada una de las construcciones WSDL en sus Paquetes correspondientes.
|
Operación de Tipo de Puerto WSDL
|

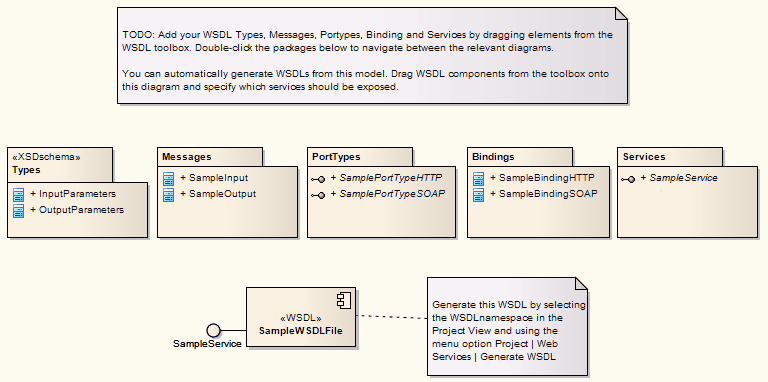

Modelo - Diagrama de Plantilla WSDL
El Paquete WSDLnamespace actúa como un contenedor para la estructura WSDL.

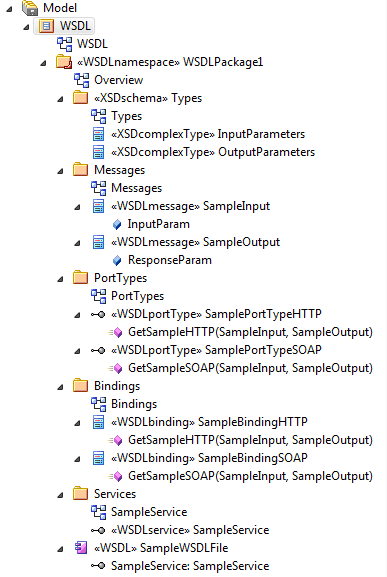

Modelo de Plantilla WSDL - Jerarquía de Explorador de Proyectos
