Transformación XSD

button_main button_prev button_next

La transformación XSD convierte elementos de Modelo de Plataforma Independiente (PIM) a Perfil UML para elementos XML como un paso intermedio al crear un Esquema XML. Cada elemento de Clase PIM seleccionado es convertido a un elemento «XSDcomplexType» .

Ejemplo

Los elementos PIM

pim

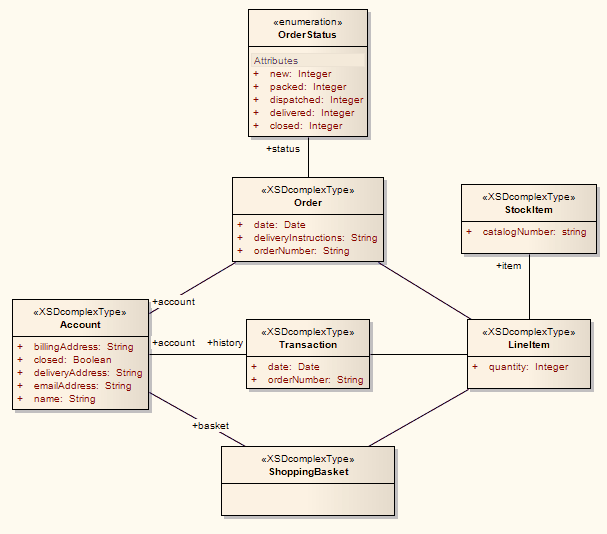

Después de la transformación se convierten en los elementos PSM

psm_xsd



Estos a su vez generan este XSD



<?xml version="1.0" encoding="ISO-8859-1"?>

<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">

<xs:element name="Account" type="Account"/>

<xs:complexType name="Account">

<xs:sequence>

<xs:element name="name" type="xs:string"/>

<xs:element name="billingAddress" type="xs:string"/>

<xs:element name="emailAddress" type="xs:string"/>

<xs:element name="closed" type="xs:boolean"/>

<xs:element name="deliveryAddress" type="xs:string"/>

<xs:element ref="Order"/>

<xs:element ref="ShoppingBasket"/>

</xs:sequence>

</xs:complexType>

<xs:element name="LineItem" type="LineItem"/>

<xs:complexType name="LineItem">

<xs:sequence>

<xs:element name="quantity" type="xs:integer"/>

<xs:element ref="StockItem"/>

</xs:sequence>

</xs:complexType>

<xs:element name="Order" type="Order"/>

<xs:complexType name="Order">

<xs:sequence>

<xs:element name="date" type="xs:date"/>

<xs:element name="deliveryInstructions" type="xs:string"/>

<xs:element name="orderNumber" type="xs:string"/>

<xs:element ref="LineItem"/>

<xs:element name="status" type="OrderStatus"/>

</xs:sequence>

</xs:complexType>

<xs:simpleType name="OrderStatus">

<xs:restriction base="xs:string">

<xs:enumeration value="new"/>

<xs:enumeration value="packed"/>

<xs:enumeration value="dispatched"/>

<xs:enumeration value="delivered"/>

<xs:enumeration value="closed"/>

</xs:restriction>

</xs:simpleType>

<xs:element name="ShoppingBasket" type="ShoppingBasket"/>

<xs:complexType name="ShoppingBasket">

<xs:sequence>

<xs:element ref="LineItem"/>

</xs:sequence>

</xs:complexType>

<xs:element name="StockItem" type="StockItem"/>

<xs:complexType name="StockItem">

<xs:sequence>

<xs:element name="catalogNumber" type="xs:string"/>

</xs:sequence>

</xs:complexType>

<xs:element name="Transaction" type="Transaction"/>

<xs:complexType name="Transaction">

<xs:sequence>

<xs:element name="date" type="xs:date"/>

<xs:element name="orderNumber" type="xs:string"/>

<xs:element ref="Account"/>

<xs:element ref="LineItem"/>

</xs:sequence>

</xs:complexType>

</xs:schema>





Aprender más

Generar XSD
