Caja de Herramientas de Interfaz de Usuario

button_main button_prev button_next

La Caja de Herramientas de Interfaz de Usuario proporciona una amplia gama de íconos que puede utilizar para crear diagramas de Interfaz de Usuario.

Páginas de Caja de Herramientas de Interfaz de Usuario

Imagen

Detalle

Ver También

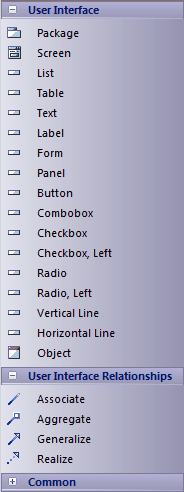

toolsuserinterface



Excepto donde se discute aquí, cada elemento y relación que puede crear utilizando estas páginas de Caja de Herramientas se describe en las secciones Elementos UML y Conectores UML de la Ayuda.



El elemento Pantalla representa la pantalla o marco de ventana en una interfaz de usuario gráfico. Puede identificar campos, delimitadores y botones en la pantalla utilizando los diferentes elementos de Control UI (vea abajo).

Los elementos Control UI son diferentes elementos estereotipados definiendo controles tal como botones, campos y cajas de combo. Usted organiza estos en el elemento Pantalla, como parte de un diagrama de Interfaz de Usuario, para definir una pantalla o ventana en una interfaz de usuario.



Elementos de Diagrama de Comportamiento

Elementos de Diagrama Estructural

Conectores UML



Pantalla





Control UI



screengui



Este diagrama ilustra cada tipo de elemento de Control UI desde la Caja de Herramientas, dentro de un elemento Pantalla .



Notas

Para agregar unelemento al diagrama ya abierto, haga clic en el icono apropiado y arrástrelo a su posición en el diagrama; establezca un nombre de elemento y otras propiedades como se solicita

Para agregar una relación, haga clic en el icono apropiado, luego haga clic en el elemento de inicio en el diagrama y arrástrelo hacia el elemento final

Para colocar un objeto de Control UI dentro de otro (por ejemplo, agregar campos u opciones a un Panel o Formulario), presione Shift mientras arrastra el objeto a su lugar

Puede agregar objetos al diagrama y moverlos, pero una vez que el objeto está dentro del límite del elemento Pantalla (u otro elemento de Control UI) no puede moverlo fuera de ese límite en el diagrama; puede mover elementos hijos entre padres en el Explorador de Proyectos

Si elimina una Pantalla (u otro elemento padre) en el diagrama, todos los elementos de Control UI que contiene también son eliminados del diagrama

Aprender más

Modelos de Interfaz de Usuario
