Estereotipos Web

button_main button_prev button_next

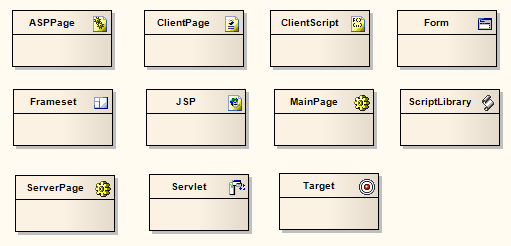

Enterprise Architect soporta un número de estereotipos para modelado de página web, los elementos gráficos para los cuales se muestra con un ícono gráfico en lugar de con el formato usual «estereotipo» . Estos estereotipos son sólo soportados para elementos de Clase. Estos son los varios íconos gráficos y sus estereotipos asociados:

webstereotypes



Un conjunto similar de elementos de modelado web y sus relación también están disponibles a través de páginas de Modelado Web dedicadas en la Caja de Herramientas de Diagrama.

Para configurar un ícono web

Paso

Acción

1

Crear un nuevo elemento de Clase en un diagrama.



2

Muestre la ventana de Propiedades de Clase.



3

En el campo Estereotipo, escriba el nombre del estereotipo requerido o haga clic en la flecha de despliegue y seleccione el estereotipo requerido (como se llama arriba).



4

Haga clic en el botón Aceptar .

La Clase se muestra como en uno de los ejemplos mostrados.
