Trazar Declaraciones

button_main button_prev button_next

Una Declaración de Rastreo es un mensaje que es salida durante la ejecución de una sesión de depuración. Las declaraciones de rastreo pueden ser definidas en Enterprise Architect sin requerir ningún cambio en el código fuente de su aplicación.

Los Marcadores de Punto de Traza se configuran en el editor de código. Como los puntos de interrupción, son colocados en una línea de código. Cuando esa línea de código se ejecuta, el Analista de Ejecución evalúa e imprime la declaración ya sea en la ventana de Depuración o en el archivo, como esté configurado en el script del Analista.

Agregar un Marcador de Punto de Rastreo

Paso

Acción

Ver También

1

Abra el código fuente para depurar en el editor de código fuente.

Editar Código Fuente



2

Encuentre la línea de código apropiada, haga clic derecho en el margen izquierdo y seleccione la opción Agregar Marcador de Punto de Rastreo . Se muestra la ventana de Propiedades de Punto de Interrupción .



Propiedades de Punto de Interrupción

3

Asegúrese de que la casilla de declaración de Rastreo esté seleccionada.





4

En el campo de texto bajo la casilla de declaración de Rastreo, escriba la declaración de Rastreo requerida.



Especificando una Declaración de Rastreo



5

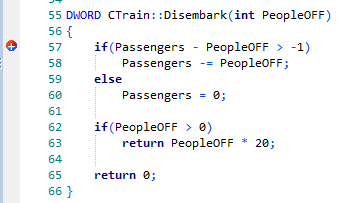

Haga clic enAceptar. Un Marcador de Punto de Rastreo se muestra en el margen izquierdo del editor de código.

vea-tracepoint





Especificando una Declaración de Rastreo

Una declaración de rastreo puede ser cualquier texto en forma libre. El valor de cualquier variable actualmente al alcance también puede ser incluida en una declaración de rastreo al prefijar el nombre de la variable con un símbolo especial. Los símbolos disponibles son:

$ - cuando la variable debe ser interpretada o impresa como una cadena

@ - cuando la variable es de tipo primitivo (int, double, char)



Utilizando el ejemplo en la imagen de arriba, podríamos sacar el número de personas bajándose de un tren al utilizar la siguiente declaración:

There were @Passengers before @PeopleOFF got off the train at $Arriving.Name Station

Notas

Las declaraciones de Rastreo pueden ser incluidas en cualquier tipo de punto de interrupción o marcador.
