Editar Código Fuente

button_main button_prev button_next

Utilice los editores de Código Fuente para ver y editar cualquier archivo de código fuente para ese elemento. Si una Clase está seleccionada en el diagrama o en el Explorador de Proyectos, el editor de Código Fuente muestra el código fuente para esa Clase, siempre y cuando ya se haya generado. Se muestran dos pestañas para C++, para mostrar los archivos de implementación y encabezado.

Un número de opciones cambian la manera en que funciona un editor de Código Fuente. Pueden ser alterado utilizando la ventana Opciones (seleccione la opción del menú Herramientas | Opciones | Ingeniería de Código Fuente | Editores de Código). También hay varias opciones para desarrollar el código, disponibles a través del menú contextual del Editor de Código, Barra de Herramientas o teclas de función.

Hay muchas variaciones sobre el editor de Código Fuente, con diferentes métodos de acceso. Las variantes son discutidas en el temaComparar Editores.

Acceso menú contextual del elemento del Explorador de Proyectos | Ver Código Fuente (F12) o (Ctrl+E)

Menú contextual del elemento del Diagrama | Ver Código Fuente (F12)

Elemento | Mostrar Visor de Fuente (Alt+7)

Herramientas | Abrir Archivo Fuente (Ctrl+Alt+O) (archivo no importados o creados en Enterprise Architect)

Temas

Tema

Detalle

Ver También

Editor de Código Fuente

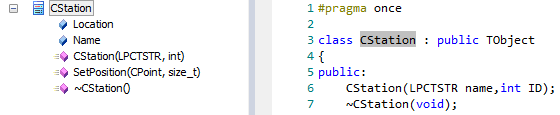

De manera predeterminada el editor de Código Fuente está configurado para:

Analizar todos los archivos abiertos, y mostrar un árbol de los resultados

Mostrar Números de Línea



sccodeview

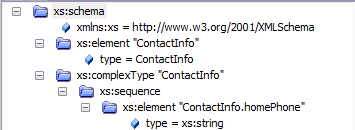

Si está editando un archivo XML, el árbol de la estructura se presenta en una jerarquía de carpetas en lugar de una jerarquía de estructura de Clase, como a continuación:



xmlstruct







Análisis de Archivo

El editor de Código Fuente analiza archivos por varias razones; la primera es parar permitirle saltar a la ubicación del archivo en la cual se encuentra el ítem seleccionado actualmente (pero no al editar archivos externos).

Aparte, el análisis muestra un árbol de estructura mostrando una vita general del archivo de una manera similar al Explorador de Proyectos; también puede seleccionar cualquier cosa en eso y saltar a la línea apropiada en el editor.





Notas

No hay opciones del menú contextual para mostrar archivos sql XML o DDL; seleccione el objeto apropiado y utilice las teclas (F12, Alt+7)

Cuando selecciona un elemento para ver código fuente, si el elemento no tienen un archivo de generación (es decir que, el código no ha sido o no puede ser generado, tal como para Caso de Uso), Enterprise Architect revisa si el elemento tiene un vínculo a una operación o un atributo de otro elemento - si existe tal vínculo, y que otro elemento tiene código fuente, el código para ese elemento se muestra

También puede localizar el directorio que contiene un archivo fuente que ha sido creado o importado a Enterprise Architect, y editarlo o sus archivos relacionados utilizando un editor externo tal como Bloc de Notas o Visual Studio; haga clic derecho en el elemento en el Explorador de Proyectos y seleccione la opción del menú contextual Abrir Directorio Fuente (Ctrl+Alt+Y)

Aprender más

Generar Código Fuente

Lenguajes Soportados

Comparar Editores

Menú Contextual del Editor de Código

Barra de Herramientas de Editor de Código

Funciones de Editor de Código

Límites de la Clave del Editor de Código

Opciones - Editores de Código

Conectar a Característica de Elemento
