Ejemplo de Topología

button_main button_prev button_next

En bases de datos geográfica, la topología define la relación espacial entre características geográficas; es decir, como las características Punto, Polilínea y Polígono comparten geometría coincidente. La topología es fundamental para la integridad de datos en una base de datos GIS. En el perfil ArcGIS de Enterprise Architect, utiliza un Paquete «Topology» para modelar la integridad de datos entre las Clases Característica.

Modelar topología en el modelo ArcGIS de Enterprise Architect es simple:

1.

Seleccione un Paquete «FeatureDataset» en el cual crear relaciones de topología.

2.

Abra el diagrama bajo el Paquete «FeatureDataset» .

3.

Desde la página de Características de Red ArcGIS de la Caja de Herramientas de Diagrama, arrastre y suelte un ícono de Paquete «Topology» hacia el diagrama; esto crea un Paquete que va a contener a todos los elementos y relaciones que son requeridos para la definición de topología.



Una Topología definida en Enterprise Architect tiene estas características:

El Paquete «Topology» no puede ser creado fuera de un Paquete «FeatureDataset»

Dentro de un Paquete «FeatureDataset», múltiples Paquetes «Topology» pueden ser creados

Una Clase Característica (Punto, Polilínea o Polígono) sólo puede participar en un Paquete «Topology»

Una Clase Característica no puede participar ni en un Paquete «Topology» ni en un Paquete «GeometricNetwork»



Elementos de Topología

Elemento

Descripción

Ver También

Nombre

Puede definir el nombre para la Topología como el nombre del Paquete «Topology».





























Páginas de Caja de Herramientas ArcGIS

Lista de Clases Característica

Puede:

Crear nuevas Clases Característica desde la Caja de Herramientas de Diagrama o

Arrastrar Clases Característica existentes desde el Explorador de Proyectos hacia el Paquete «Topology»



Tolerancia de Agrupación X,Y y

Tolerancia de Agrupación Z



Usted define los valores de tolerancia de agrupación utilizando los Valores Etiquetados ClusterTolerance y ZClusterTolerance del Paquete «Topology».

Rangos Precisión

Los rangos de precisión son definidos utilizando los Valores Etiquetados del atributo TopologyMembership, el cual puede crear utilizando el ícono TopologyMembership en la página de Topología de la Caja de Herramientas de Diagrama.

Agregar este atributo estereotipado a cada elemento de Clase Característica y luego configurar un valor para cada rango.

El nombre del atributo debería ser el nombre del Paquete «Topology»

No necesita configurar el tipo del atributo



Cada Clase Característica sólo tiene un atributo TopologyMembership. Si no agrega un atributo TopologyMembership a una Clase Característica, el exportador ArcGIS generará un conjunto de valores de rango para usted. Los valores de XYRank y ZRank están entre 1 y 50.



Reglas de Topología

Las Reglas de Topología son representadas por un conector de Asociación UML que tiene el estereotipo «TopologyRule». Puede crear un conector utilizando el ícono Regla de Topología en la página de Topología de la Caja de Herramientas de Diagrama.

Utilice este conector para vincular:

Dos elementos de Clase Característica («Point», «Polyline» o «Polygon»)

Dos elementos «Subtype»

Un elemento de Clase Característica («Point», «Polyline» o «Polygon») a un elemento «Subtype»

Una Clase Característica («Point», «Polyline» o «Polygon») sola, o

Un elemento «Subtype» sólo



La etiqueta TopologyRuleType es utilizada para definir el tipo de Regla de Topología.

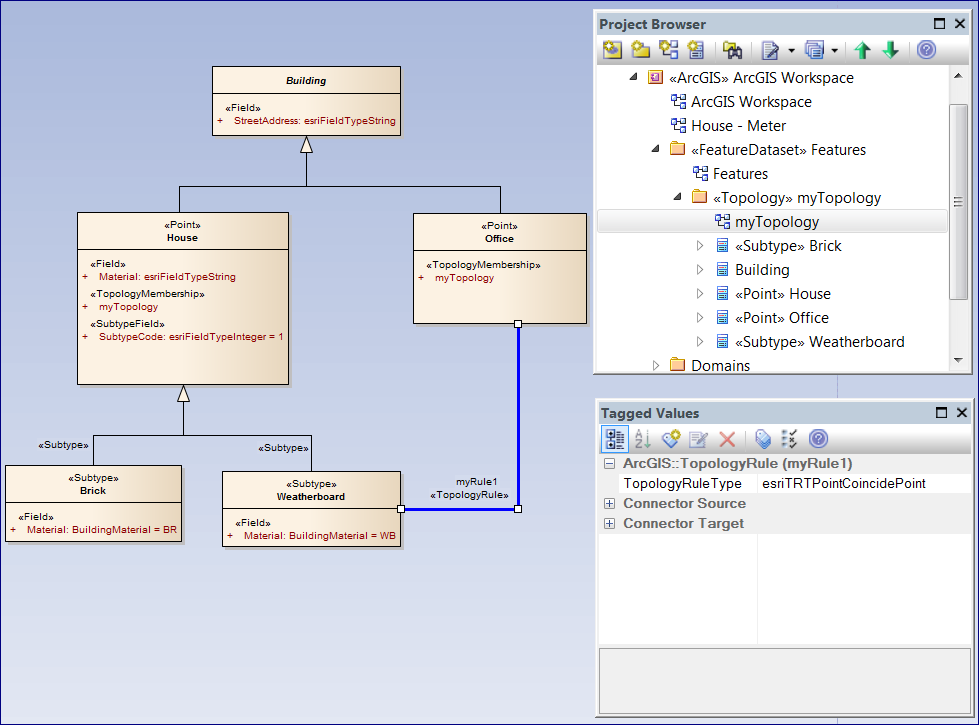

Ejemplo de Conexión de Regla de Topología

topologyrule
