Las páginas de Caja de Herramientas de ArcGIS proporcionan elementos y conectores que puede utilizar para modelar conceptos y relaciones de base de datos geográfica de ArcGIS. La caja de herramientas ArcGIS consiste de cinco páginas núcleo:
• |
Dominios - para dominios de rango y de valor codificado |
• |
Características y Tablas - para tipos de características personalizadas y tablas |
• |
Características de Red - para identificar paquetes de red geométrica y de topología |
• |
Trama - para conjuntos de datos de tramas |
• |
Espacio de Trabajo - para la información de referencia espacial y de espacio de trabajo para ArcGIS
|
Dos Cajas de Herramientas adicionales agrupan los objetos utilizadas específicamente para crear diagramas de Red Geométrica y Topología.
Acceso Diagrama | Caja de Herramientas de Diagrama: Más herramientas | ArcGIS | Núcleo
Diagrama | Caja de Herramientas de Diagrama: Más herramientas | ArcGIS | Red Geométrica
Diagrama | Caja de Herramientas de Diagrama: Más herramientas | ArcGIS | Topología

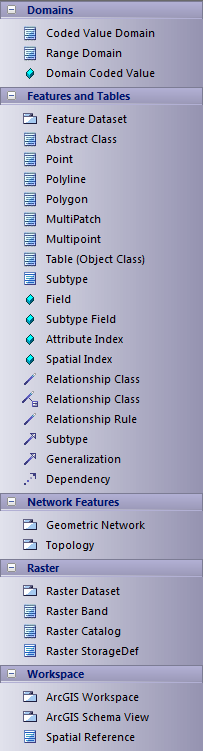

Iconos de la Caja de Herramientas del Diagrama
Icono de la Caja de Herramientas |
Descripción |
||||
Paquetes
|
|||||
Espacio de Trabajo ArcGIS |
El Paquete de espacio de trabajo de base de datos geográfica, que contiene todos los elementos de modelado ArcGIS. Exporte los contenidos de éste Paquete para producir el Documento de Espacio de Trabajo XML de la Base de Datos Geográfica, que puede ser importado a Esri ArcCatalog.
|
||||
Vista de Esquema ArcGIS |
Un Paquete estereotipado que representa un subconjunto del esquema de base de datos geográfica dentro del Paquete de Espacio de Trabajo ArcGIS. Los Paquetes de Vista de Esquema ArcGIS son útiles si necesita crear esquemas parciales o modulares basados en su diseño de base de datos geográfica completo. Puede crear cualquier número de Paquetes de Vista de Esquema ArcGIS bajo su Paquete de Espacio de Trabajo ArcGIS. Agregue éste elemento a un diagrama bajo su espacio de trabajo, luego cree un conector de Dependencia UML del mismo, a cada Paquete para incluir el Documento de Espacio de Trabajo XML generado. Por ejemplo, podría incluir sólo un subconjunto de sus Conjuntos de Datos y Dominios de Características, dibujando conectores de Dependencia UML a los Paquetes apropiados. Para exportar su Vista de Esquema ArcGIS para uso con ArcCatalog, hágale clic derecho y seleccione la opción Extensiones | ArcGIS | Exportar a Espacio de Trabajo XML ArcGIS. El sistema genera un documento XML de Espacio de Trabajo conteniendo sólo los elementos asociados con el Paquete de Vista de Esquema ArcGIS. Vea el tema Exportar Esquemas ArcGIS Modulares.
|
||||
Conjunto de Datos de Características |
Un Paquete estereotipado que mantiene u organiza elementos Punto, Polilínea, Polígono o Multipatch con la misma referencia espacial, tipo de geometría y campos de atributos (esto es, Clases de Características). El Conjunto de Datos de Características es creado solamente bajo el Paquete de Espacio de Trabajo ArcGIS (arriba); no puede ser creado bajo otro Paquete de Conjunto de Datos de Características. Los Paquetes de Conjunto de Datos de Características pueden contener otros tipos de subpaquetes, sin embargo, puede ser útil para organizar Conjuntos de Datos grandes. Al ser exportado a un documento de Espacio de Trabajo XML, elementos de cuales quiera subpaquetes son incluidos mientras los subpaquetes mismos son ignorados, resultando en una jerarquía de modelo 'aplanado'. Aunque ArcGIS prohíbe que se definan Tablas (Clases de Objetos) bajo Conjuntos de Datos de Características, Enterprise Architect le permite modelar Tablas bajo Conjuntos de Datos de Características para conveniencia. Al exportar, las Tablas son colocadas en el nivel raíz para crear un esquema válido.
|
||||
Red Geométrica |
Un Paquete UML extendido que representa las relaciones lógicas entre características en un sistema de red - implementado en ArcGIS como una red geométrica.
|
||||
Conjunto de Datos Raster |
Un paquete estereotipado que mantiene u organiza los datos raster (como elementos de Banda Raster; ver abajo).
|
||||
Topología |
Un Paquete UML extendido que representa la geometría compartida de un conjunto de Clases de Características de un Conjunto de Datos de Características.
|
||||
Elementos (en orden alfabético)
|
|||||
Clase Abstracta |
Una Clase Abstracta UML estándar, representando un concepto y conjunto de campos, que pueden ser compartidos por múltiples Clases de Características. Clases de Características que se conectan a una Clase Abstracta a través de una relación de Herencia ganan todos éstos campos. Ya que la base de datos geográfica no soporta directamente Clases Abstractas, los campos heredados son exportados a la definición de cada Clase de Característica Hija al generar un esquema del modelo.
|
||||
Dominio de Valor Codificado |
Una Clase UML extendida, representando un conjunto de valores válidos puede que se aplique a cualquier tipo de atributo.
|
||||
MultiPatch |
Una clase UML extendida, representando el MultiPatch ArcGIS.
|
||||
Multipoint |
Una clase UML extendida, representando el Multipoint ArcGIS.
|
||||
Punto |
Una clase UML extendida, representando el Punto ArcGIS.
|
||||
Polígono |
Una clase UML extendida, representando el Polígono ArcGIS.
|
||||
Polilínea |
Una clase UML extendida, representando la Polilínea ArcGIS.
|
||||
Dominio de Rango |
Una clase UML extendida, representando un rango válido de valores numéricos que pueden que se apliquen a un atributo de tipo numérico.
|
||||
Banda Raster |
Una Clase UML extendida, representando una capa de una matriz de valores de celdas. Cada Conjunto de Datos Raster (arriba) contiene una o más Bandas Raster.
|
||||
Catálogo Raster |
Una Clase UML extendida, representando una colección de Conjuntos de Datos Raster en la base de datos geográfica.
|
||||
Raster StorageDef |
Una Clase UML extendida, representando las propiedades de almacenamiento para un valor Raster en la base de datos geográfica; ésta información es requerida cuando se crea un elemento de un paquete de Conjunto de Datos Raster (ver arriba).
|
||||
Referencia Espacial |
Una Clase UML extendida que define la información de referencia espacial para su esquema, tal como un sistema coordinado y XYTolerance. Puede definir uno o más elementos de Referencia Espacial, que vincula a otros elementos ArcGIS a través de su Valor Etiquetado de Referencia Espacial.
|
||||
Subtipo |
Una Clase UML extendida, sosteniendo un subconjunto de atributos de un elemento en el Conjunto de Datos de Características (ver arriba).
|
||||
Tabla (Clase de Objeto) |
Una Clase UML extendida, representando una colección de datos no espaciales del mimo tipo o Clase.
|
||||
Relaciones (en orden alfabético)
|
|||||
Asociación |
Un conector de Asociación UML normal.
|
||||
Regla de Conectividad (Borde-Borde) |
Una Asociación N-ary UML extendida que modela las relaciones válidas entre elementos de borde en una Red Geométrica. Para un ejemplo, vea Ejemplos de Reglas de Conectividad.
|
||||
Regla de Conectividad (Borde-Conjunción) |
Una Asociación UML extendida que modela las relaciones válidas entre elementos de borde y de conjunción en una Red Geométrica. Para un ejemplo, vea Ejemplos de Reglas de Conectividad.
|
||||
Dependencia |
Un conector de Dependencia UML normal.
|
||||
Generalización |
Indica herencia del clasificador específico a un clasificador general.
|
||||
Clase de Relación |
Una Asociación UML extendida, proporcionando la relación entre:
|
||||
Clase de Relación |
Una Clase de Asociación UML extendida, proveyendo la relación de atributos entre:
|
||||
Regla de Relación |
Una Asociación UML extendida que determina cuales subtipos pueden ser relacionados en la base de datos geográfica.
|
||||
Subtipo |
Una Asociación UML extendida, proporcionando la relación entre un elemento de Clase Característica y un elemento de Subtipo.
|
||||
Regla de Topología |
Una Asociación UML extendida que conecta Clase Característica y elementos Subtipo en la base de datos geográfica.
|
||||
Atributos (en orden alfabético)
|
|||||
Índice de Atributos |
Un Atributo UML extendido que representa el Índice de Atributo ArcGIS.
|
||||
Dominio de Valor Codificado |
Un Atributo UML extendido que especifica el valor de un Dominio de Valor Codificado ArcGIS.
|
||||
Campo |
Un Atributo UML extendido que representa un campo ArcGIS de la base de datos geográfica, en la Tabla o Clase Característica.
|
||||
Índice Espacial |
Un Atributo UML extendido que representa el Índice Espacial ArcGIS.
|
||||
Campo Subtipo |
Un Atributo UML extendido que representa un campo subtipo de una Tabla ArcGIS o Clase Característica.
|
||||
TopologyMembership |
Un Atributo UML extendido que representa los rangos de precisión de una Clase Característica.
|
||||
