Ejemplos de Reglas de Conectividad

button_main button_prev button_next

En un diagrama de Red Geométrica ArcGIS, puede utilizar una de las dos relaciones de Regla de Conectividad - Borde-Unión o Borde-Borde. Estos ejemplos ilustran el uso de cada tipo.

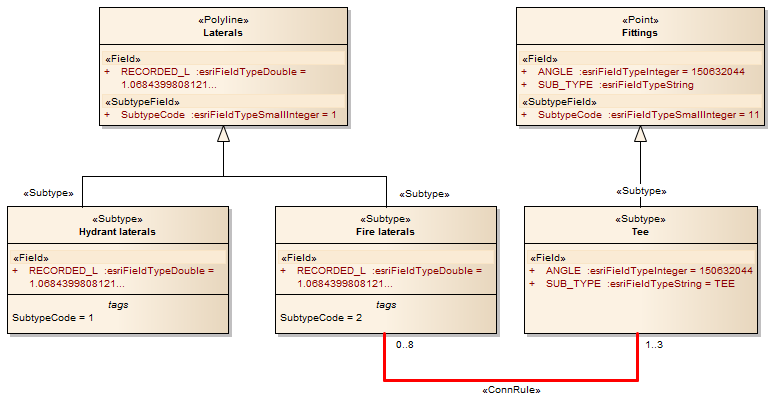

Regla de Conectividad de Unión de Extremo

edgejunction-connrule



El conector de Regla de Conectividad (Borde-Unión) es un conector de Asociación binario

La conexión incluye un elemento de borde («Punto», o «Subtipo» con «Punto» como padre) y un elemento unión ( «Polilínea» , o «Subtipo» con «Polilínea» como padre)

La cardinalidad puede ser configurada desde los campos de Multiplicidad fuente y destino en la ventana de Propiedades de conector.

Puede configurar los campos Rol Fuente o Rol Objetivo como Predeterminado en la ventana de Propiedades del conector

Todos los elementos dentro de esta regla de Borde-Unión deben mantenerse en el paquete «GeometricNetwork»

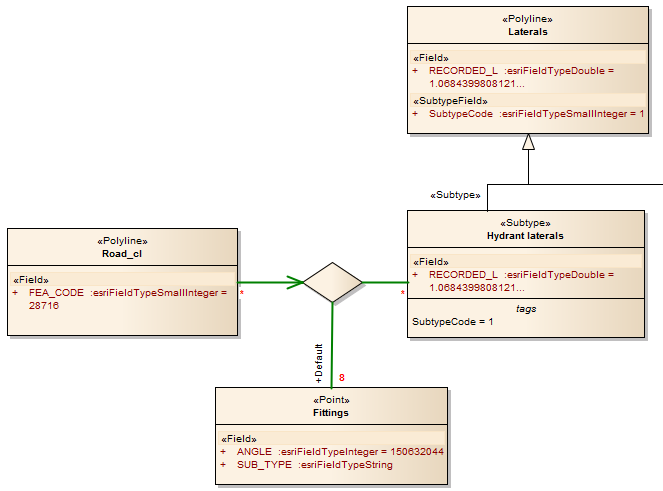

Regla de Conectividad de Extremo-Extremo

edgeedge-connrule



El conector de Regla de Conectividad (Borde-Borde) es un conector de Asociación N-ary

La conexión debería incluir dos elementos de borde («Polilínea», o «Subtipo» con «Polilínea» como padre) y cualquier número de elementos unión ( «Punto» , o «Subtipo» con «Punto» como padre)

Se recomienda que utilice un conectar de Asociación Directa, dibujado desde uno de los elementos de borde hacia el elemento N-ary, para indicar la Clase 'desde' - del diagrama de arriba, Road_cl es el elemento de borde que se configura como la Clase 'desde'; para el resto de la conexión, puede utilizar los conectores de Asociación para conectar el elemento borde o unión y el elemento N-ary, dibujado desde los elementos borde o unión hasta el elemento N-ary, o desde el elemento N-ary hasta los elementos borde o unión

La Cardinalidad se puede configurar desde los campos de Multiplicidad del elemento fuente o destino; sólo necesita configurar la multiplicidad de un extremo del conector - si ambos extremos están configurados, sólo se utiliza la multiplicidad del extremo destino

Debe marcar una de las conexiones de Unión -N-ary como Predeterminada, utilizando el campo Rol Fuente o Rol Objetivo en la ventana de Propiedades del conector

Todos los elementos dentro de esta regla de Borde-Borde deben mantenerse en el paquete «GeometricNetwork»
