Límite del Sistema

button_main button_prev button_next

d_boundarybox

Descripción

Un elemento de Límite del Sistema es un elemento no-UML utilizado para definir límitesconceptuales. Puede utilizar los Límites del Sistema para ayudar a agrupar lógicamente los elementos relacionados (desde una perspectiva visual, no como parte del modelo de UML).

En la Especificación de Superestructura UML, v2.1.1, los Límites del Sistema se describen en las secciones sobre Casos de Uso, ya que el Límite del Sistema a menudo es utilizado para indicar la aplicación de un Caso de Uso a otra entidad. En este contexto, el Límite del Sistema:

Encapsula el Caso de Uso, y

Está asociado con un clasificador tal como una Clase, Componente o Subsistema (Actor) a lo largo de la ventana Seleccionar <Ítem>

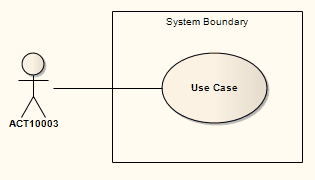

Al asociar el Límite del Sistema - y no el Caso de Uso - con el clasificador, el clasificador es vinculado al Caso de Uso como un usuario, pero no como un dueño.



systemboundary



También puede definir un Caso de Uso como el clasificador de un elemento del Límite del Sistema, para vincular los elementos encapsulados en un Límite de Sistema (tal como partes de un diagrama de Actividad) para su representación en un Caso de Uso lógico.

Las propiedades del elemento para un elemento Límite del Sistema comprenden el nombre, el estilo de borde, y el número de carriles horizontales o verticales. También puede cambiar la forma general del Límite del Sistema.

Un elemento Límite del Sistema puede ser marcado como Seleccionable, utilizando el menú contextual del elemento. Cuando el elemento no es seleccionable, puede hacer clic en los otros elementos dentro del espacio de Límite de Sistema sin activar o seleccionar el Límite del Sistema mismo.

Notas

Un Límite de Sistema es la base para el elemento Imagen, lo que le permite agregar íconos o fondos a diagramas, automáticamente mostrando la ventana Administrador de Imágenes desde la cual seleccionar la imagen apropiada

Un Límite del Sistema no es lo mismo que el elemento Limítrofe utilizado para capturar interacciones de usuario en, por ejemplo, diagramas de Análisis



Icono de la Caja de Herramientas

e_boundarybox

Aprender más

Casos de Uso

Mapeando Casos de Uso a Diagramas de Actividad (Recurso en línea)

Clasificador de Instancia

Propiedades de Límites del Sistema

Límite



Especificación UML OMG:

La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 594) dice:

Si se muestra un tema (o límite de sistema), el elipse de Caso de Uso se ubica visualmente dentro del rectángulo del límite del sistema. Note que esto no necesariamente significa que el clasificador sujeto posee los Casos de Uso contenidos, sino simplemente que el Caso de Uso se aplica a ese clasificador.
