Propiedades de Límites del Sistema

button_main button_prev button_next

El elemento de Límites del Sistema tiene un pequeño conjunto de propiedades que están principalmente preocupadas con la apariencia del elemento. También puede aplicar otras opciones de control de elementos tal como apariencia predeterminada, bloquear el elemento y aplicar una imagen al elemento.

Acceso Clic derecho en el elemento de Límites de Sistemas y seleccionar:

Propiedades o

Apariencia | Forma

Configurar Propiedades de Límite de Sistema

Campo/Opción/Botón

Acción

Ver También

Nombre

(Opcional) Escriba un nombre para el elemento.





Estilo de Borde

Seleccione el botón de radio para el estilo que prefiera:

Sólido - una línea de borde sólida con el color de relleno del elemento predeterminado por el sistema

Punteada - una línea punteada de borde sin ningún color de relleno del elemento

Discontinua - una línea discontinua de borde sin ningún color de relleno del elemento

Sólido-Sin Relleno - una línea de borde sólida sin ningún color de relleno del elemento





Calles Horizontales

Escriba el número de segmentos horizontales en los que quiera dividir el elemento, para agrupar los elementos en el Límite del Sistema en un contexto horizontal (por ejemplo, Cliente, Aplicación y niveles de Base de Datos pueden ser representados en calles).

El campo se predetermina a1.

Las calles son divisiones iguales del Límite del Sistema, no puede cambiar sus alturas relativas.





Calles Verticales

Escriba el número de segmentos verticales en los que desea dividir el elemento, para agrupar los elementos en el Límite del Sistema en un contexto vertical.

El campo se predetermina a 1.

Las calles son divisiones iguales del Límite del Sistema, no puede cambiar sus alturas relativas.





Configurar Forma de Límite de Sistema

El menúForma tiene tres opciones. Seleccione:

Rectángulo - para devolver la forma al borde rectangular predeterminado con esquinas afiladas

Rectángulo Redondeado - para configurar la forma a un rectángulo con esquinas redondeadas

Elipse para configurar la forma a un círculo u óvalo para acomodar los elementos cerrados

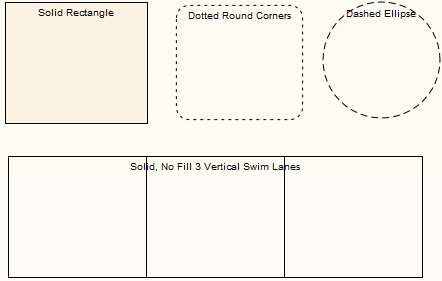

Formas Ejemplo

boundaryobjects
