Caja de Herramientas de Requisitos SysML Guía de Usuario de Enterprise Architect]

Top Previous Next

Caja de Herramientas de Requisitos SysML

button_main button_prev button_next

Cuando está construyendo modelos SysML, puede poblar los diagramas de Requisitos utilizando los íconos en las páginas de Requisitos de SysML de la Caja de Herramientas de Diagrama.

Acceso Diagrama | Caja de Herramientas de Diagrama: Más Herramientas | SysML 1.3 | Requisitos SysML 1.3

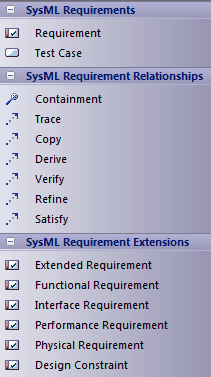

sysml_tb requirements



Objetos de Requisito SysML

Página

Ítem

Acción

Requisitos SysML

Requisito

Especifica las capacidades del sistema, o las condiciones que debería satisfacer.



Caso de Prueba

Describe la verificación de un Requisito a través de métodos de inspección, análisis, demostración o prueba.



Relaciones de Requisito SysML

Contenedor

Muestra gráficamente la titularidad de un elemento dentro de un elemento padre.



Traza

Declara una relación de Traza entre un Requisito SysML y otro elemento SysML.



Copiar

Declara una copia de un Requisito SysML por otra.



Derivado

Deriva un Requisito SysML de otro.



Verificar

Declara una verificación de un Requisito SysML por otro elemento SysML.



Refinar

Declara un refinamiento de un Requisito SysML por otro elemento SysML.



Satisfacer

Declara que el Requisito SysML es satisfecho por otro elemento SysML.



Extensiones de Requisito SysML

Requisito Extendido

Extiende un Requisito SysML con propiedades de Etiqueta adicionales.



Requisito Funcional

Declara un Requisito SysML que describe la operación, o comportamiento que el sistema debe realizar.



Requisito de Interfaz

Declara un Requisito SysML que describe como se conecta el sistema, o interfaces, con otros sistemas.



Requisito de Rendimiento

Declara un Requisito SysML que describe como el sistema rinde frente a capacidades o condiciones definidas.



Requisito Físico

Declara un Requisito SysML que describe las características físicas, o restricciones físicas, de un sistema



Requisito de Diseño

Declara un Requisito SysML que especifica una restricción en la implementación del sistema.
