Caja de Herramientas de Parámetros SysML

button_main button_prev button_next

Cuando está construyendo modelos SysML, puede poblar los diagramas de Parámetros con bloqueos de restricciones, utilizando los íconos en las páginas de Parámetros de SysML de la Caja de Herramientas de Diagrama.

El Bloqueo que es dueño del diagrama de Parámetro es automáticamente representado por un marco de diagrama encapsulando los elementos de diagrama de Parámetro. Puede:

Oculte el marco al hacer clic derecho en el diagrama y seleccionar la opción del menú contextualOcultar Marco de Diagrama

Haga el marco seleccionable para mover o reajustarlo, al hacer clic derecho en él y seleccionando la opción del menú contextualSeleccionable

Crear Puertos y Partes en el marco y crear conectores entre ellos

Acceso Diagrama | Caja de Herramientas de Diagrama: Más Herramientas | SysML 1.3 | Parámetros SysML 1.3

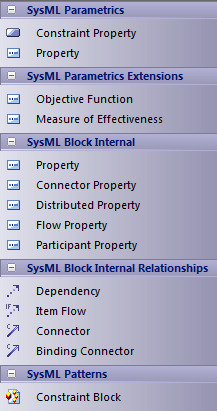

sysmltbparametric



Caja de Herramientas de Parámetros SysML

Página

Ítem

Acción

Caja de Herramientas de Parámetros SysML

Propiedad de Restricción

Instancia un Bloqueo de Restricción para su uso en un diagrama de Parámetro.



Propiedad

Define un tipo de propiedad SysML por un DataType, ValueType o Bloqueo.



Extensiones de Parámetros SysML

Función Objetiva

Define un Bloqueo de Restricción SysML para su uso como función objetiva para evaluar Medidas de Efectividad (MOEs).



Medida de Efectividad

Define una propiedad SysML para su uso como Medida de Efectividad (MOE).



Bloqueo Interno SysML

Propiedad

Describe la descomposición de un Bloqueo SysML en el contexto de su todo utilizando instancias de Bloqueos SysML reutilizables.



Propiedad de Conector

Crea una instancia de un Bloqueo de Asociación.



Propiedad Distribuida

Crea un estereotipo de Propiedad, para aplicar una distribución de probabilidad a valores de la propiedad.



Propiedad de Flujo

Crea un único tipo de elemento de Flujo que puede fluir hacia o desde un bloqueo.



Propiedad Participante

Crea el extremo de un conector propio de un Bloqueo de Asociación.



Relaciones de Bloqueo Interno SysML

Dependencia

Establece una relación trazable describiendo como un elemento es dependiente de otro.



Flujo de Ítem

Especifica los ítems que fluyen a través de un conector en un punto de interacción. Utilizado de la misma manera que Flujos de Información UML.

VeaUtilizando Flujos de Información



Conector

Establece vínculos de Comunicación entre partes. (Ver También: Conector.)



Conector Vinculante

Establece una conexión entre dos partes en una descomposición de sistema.



Patrones SysML

Bloqueo de Restricción

Un patrón que crea una propiedad de Restricción típica que tiene dos Partes.
