Caja de Herramientas de los Elementos de Modelo SysML

button_main button_prev button_next

Cuando está construyendo modelos SysML, puede poblar los diagramas con elementos de Modelo, Paquete y Vista utilizando los íconos en las páginas de Modelo SysML de la Caja de Herramientas de Diagrama.

La caja de herramientas del Modelo SysML incluye un página de íconos de elementos y relaciones Comunes SysML. Puede agregar esta página a todas las Cajas de Herramientas de Diagrama para que siempre esté disponible independientemente del tipo de diagrama que esté utilizando; para hacer esto, establezca la Tecnología SysML 1.3 en Activo (Configuraciones | Tecnologías MDG: SysML 1.3: Establecer Activo).

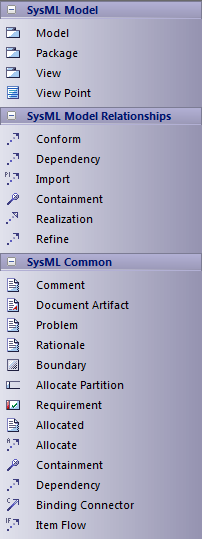

Acceso Diagrama | Caja de Herramientas de Diagrama: Más Herramientas | SysML 1.3 | Elementos Modelo SysML 1.3

sysmltbmodeleleme



Objetos de Elementos de Modelo SysML

Página

Ítem

Acción

Modelo SysML

Modelo

Crea un Paquete conteniendo un Modelo SysML.



Paquete

Agrupa construcciones de modelo en una única unidad de contención.



Ver

Crea un Paquete estereotipado que define una Vista SysML de un sistema, desde la perspectiva de un Punto de Vista SysML.



Punto de Vista

Crea una Clase estereotipada que define un Punto de Vista SysML, la cual especifica la reglas y convenciones para la construcción y uso de Vistas.



Relaciones de Modelo SysML

Conformar

Establece una dependencia de conformidad de una Vista para la definición del Punto de Vista.



Dependencia

Establece una relación trazable describiendo como un elemento es dependiente de otro.



Importar

Representa una reutilización de elementos desde un paquete modelo a otro.



Contenedor

Muestra gráficamente la titularidad de un elemento dentro del padre.



Realización

Identifica un cumplimiento del diseño de una especificación entre elementos.



Refinar

Representa un refinamiento de un elemento por otro.



SysML Común

Comentario

Crear una anotación textual que puede ser adjuntada a un conjunto de elementos de cualquier otro tipo.

El anexo es creado de manera separada, utilizando el conector de vínculo de nota.



Artefacto de Documento

Adjunta un documento vinculado al diagrama al asociar este elemento con el documento.



Problema

Un Comentario estereotipado que documenta la falla de elementos modelo para satisfacer un requisito.



Justificación

Un Comentario estereotipado que documenta la justificación para decisiones.



Límite

Define un límite conceptual, para visualmente agrupar elementos relacionados lógicamente.



Asignar Partición

Una Partición de Actividad estereotipada que contiene elementos que considere que deben ser asignados al clasificador de la partición.



Requisito

Especifica las capacidades del sistema, o las condiciones que debería satisfacer.



Asignado

Un Comentario estereotipado que define el elemento fuente que está siendo asignado al elemento destino en una relación de Asignación.



Asignar

Una Abstracción estereotipada que relaciona elementos modelo para formalizar un refinamiento de comportamiento, estructura, restricciones o expectaciones de diseño.

Los puntos de relación de Asignación desde el elemento siendo asignado hasta el elemento que es el objetivo de la asignación.

El sistema proporciona una búsqueda de Asignaciones que lista todas las abstracciones de Asignación en formato tabular, mostrando los elementos 'Hacia' y 'Desde'. SeleccioneEditar | Encontrar en Proyecto | SysML 1.3 | Asignaciones.



Contenedor

Muestra gráficamente la titularidad de un elemento dentro del padre.



Dependencia

Establece una relación trazable describiendo como un elemento es dependiente de otro.



Conector Vinculante

Un Conector estereotipado que establece una conexión entre dos partes en una descomposición de sistema.



Flujo de Ítem

Un Flujo de Información estereotipado que especifica los ítems que fluyen a través de un conector en un punto de interacción.

VeaUtilizando Flujos de Información
