Caja de Herramientas de Bloqueo Interno SysML

button_main button_prev button_next

Cuando está construyendo modelos SysML, puede poblar los diagramas de Bloqueo Interno utilizando los íconos en las páginas de Bloque Interno SysML de la Caja de Herramientas de Diagrama.

El Bloqueo que es dueño del diagrama de Bloqueo Interno es automáticamente representado por un marco de diagrama encapsulando los elementos de diagrama de Bloqueo Interno. Puede:

Oculte el marco al hacer clic derecho en el diagrama y seleccionar la opción del menú contextualOcultar Marco de Diagrama

Haga el marco seleccionable para mover o reajustarlo, al hacer clic derecho en él y seleccionando la opción del menú contextualSeleccionable

Crear Puertos y Partes en el marco y crear conectores entre ellos

Generar elementos de Propiedad en el diagrama dentro del marco de Bloqueo, basado en las Asociaciones que el elemento de Bloqueo tiene en el diagrama de Bloqueo

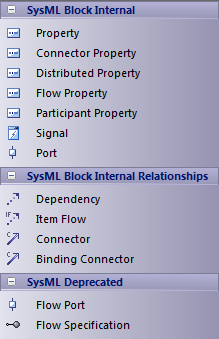

Acceso Diagrama | Caja de Herramientas de Diagrama: Más Herramientas | SysML 1.3 | Bloqueo Interno SysML 1.3

sysmltbblockint



Objetos de Bloqueo Interno SysML

Página

Ítem

Acción

Bloqueo Interno SysML

Propiedad

Describe la descomposición de un Bloqueo SysML en el contexto de su todo utilizando instancias de Bloqueos SysML reutilizables.



Propiedad de Conector

Crea una instancia de un Bloqueo de Asociación.



Propiedad Distribuida

Crea un estereotipo de Propiedad, para aplicar una distribución de probabilidad a valores de la propiedad.



Propiedad de Flujo

Crea un único tipo de elemento de Flujo que puede fluir hacia o desde un bloqueo.



Propiedad Participante

Crea el extremo de un conector propio de un Bloqueo de Asociación.



Señal

Define un mensaje SysML, conteniendo atributos, intercambiados entre Bloqueos de sistema en una interacción.



Puerto

Describe un punto de interacción estructural de un Bloqueo SysML, el cual, en su turno, se conecta entre partes interactuantes de un bloqueo.



Relaciones de Bloqueo Interno SysML

Dependencia

Establece una relación trazable describiendo como un elemento es dependiente de otro.



Flujo de Ítem

Especifica los ítems que fluyen a través de un conector en un punto de interacción. Utilizado de la misma manera que Flujos de Información UML.

VeaUtilizando Flujos de Información



Conector

Establece vínculos de Comunicación entre partes. (Ver También: Conector.)



Conector Vinculante

Establece una conexión entre dos partes en una descomposición de sistema.



SysML Obsoleto

Puerto de flujo

Describe que fluye hacia y desde Bloqueos SysML interactuantes.



Especificación de Flujo

Define un conjunto de propiedades de flujo que corresponden a piezas individuales de un punto de interacción común.



Aprender más

Generar Propiedades Desde Asociaciones de Bloqueo
