Caja de Herramientas Definición Bloqueada para SysML

button_main button_prev button_next

Cuando está construyendo modelos SysML, puede poblar los diagramas de Definición de Bloqueo utilizando los íconos en las páginas de Definición de Bloqueo SysML de la Caja de Herramientas de Diagrama.

También puede generar elementos de Propiedad en el Bloqueo, basado en las relaciones de Asociación creadas para el elemento de Bloqueo. Estas Propiedades (o Partes) son inicialmente creadas en el Explorador de Proyectos, pero rápidamente pueden representarlos en el diagrama de Bloqueo Interno para el Bloqueo.

Acceso Diagrama | Caja de Herramientas de Diagrama: Más Herramientas | SysML 1.3 | Definición de Bloqueo SysML 1.3

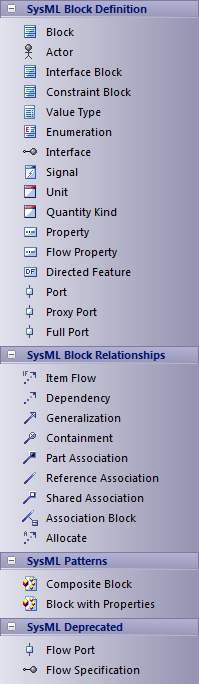

sysmltbblockdefinition



Objetos de Definición de Bloqueo SysML

Página

Ítem

Acción

Definición de Bloqueo SysML

Bloqueo

Define una entidad de sistema compuesto en SysML.



Actor

Representa un usuario que interactúa con uno o más sistemas SysML.



Bloqueo de Interfaz

Un tipo especializado de bloqueo que no tienen comportamientos o partes internas, lo que es utilizado para escribir Puertos Proxy (abajo).



Bloqueo de Restricción

Define una restricción compuesta como un sistema de ecuaciones paramétricas.



ValueType

Define un cantidad de SysML, expresada como una dimensión medible con un unidades específicas.



Enumeración

Define un tipo de dato como un conjunto de símbolos o valores.



Interfaz

Define un elemento que describe una especificación de un punto de interacción con propiedades y métodos.



Señal

Define un mensaje SysML, conteniendo atributos, intercambiados entre Bloqueos de sistema en una interacción.



Unidad

Representa una unidad estándar de medida en SysML.



QuantityKind

Identifica una cantidad medible en SysML.



Propiedad

Describe la descomposición de un Bloqueo SysML en el contexto de su todo utilizando instancias de Bloqueos SysML reutilizables.



Propiedad de Flujo

Crea un único tipo de elemento de Flujo que puede fluir hacia o desde un bloqueo.



Característica Dirigida

Genera una operación si cae en un Bloqueo, o un elemento (Propiedad) DirectedFeature si cae en el diagrama, ambos indican que el Bloqueo asociado es propietario (proporcionado) de la característica, utiliza (requerido) la característica propiedad de otro Bloqueo, o ambos (providedrequired).

El valor de dirección es definido en la página SysML1.3 de la ventana de Propiedades de elemento, o la página de Valores Etiquetados de la ventana Propiedades de Operación.



Puerto

Describe un punto de interacción estructural de un Bloqueo SysML, el cual en su turno conecta partes interactuantes de un bloqueo.



Puerto Proxy

Expone características del Bloqueo propietario o sus partes internas.



Puerto Lleno

Especifica un elemento del sistema separado del Bloqueo propietario o sus partes internas.



Relaciones de Bloqueo SysML

Flujo de Ítem

Especifica los ítems que fluyen a través de un conector en un punto de interacción. Utilizado de la misma manera que Flujos de Información UML.

VeaUtilizando Flujos de Información



Dependencia

Establece una relación trazable describiendo como un elemento es dependiente de otro.



Generalización

Describe un elemento como un descendiente especializado de otro elemento, conteniendo propiedades y comportamiento adicionales.



Contenedor

Muestra gráficamente la titularidad de un elemento dentro de un elemento padre.



Asociación de Parte

Describe las características de una conexión entre un Bloqueo SysML y sus partes internas, tal como la multiplicidad y tipo.



Asociación de Referencia

Describe las características de una conexión entre un Bloqueos SysML separados, tal como la multiplicidad y tipo.



Asociación Compartida

Describe las características de una conexión común entre Bloqueos SysML, tal como la multiplicidad y tipo.



Asignar

Conecta elementos modelo para formalizar un refinamiento de comportamiento, estructura, restricciones o expectaciones de diseño.



Patrones SysML

Bloqueo Compuesto

Un patrón que crea un Bloqueo Compuesto, formado por Bloqueos relacionados por relaciones de Agregación.



Bloqueo con Partes

Un patrón que crea un Bloqueo Compuesto formado por partes anidadas.



SysML Obsoleto

Puerto de flujo

Describe que fluye hacia y desde Bloqueos SysML interactuantes.

Vea Mostrar Dirección en Puertos SysML 1.3.



Especificación de Flujo



Define un conjunto de propiedades de flujo que corresponden a piezas individuales de un punto de interacción común.

Vea Mostrar Dirección en Puertos SysML 1.3.
