UML soporta estereotipos, los cuales son un mecanismo incorporado para extender o alterar lógicamente el significado, visualización, características o sintaxis de elementos modelo básicos. Puede aplicar estereotipos a un rango de tipos de elementos modelo, incluyendo:
|
Elementos (tal como Clases y Objetos) |
|
Relaciones (tal como Dependencias y Asociaciones) |
|
Extremos de Asociación |
|
Atributos y Operaciones |
|
Parámetros de Operación
|
Diferentes elementos modelo tienen diferentes estereotipos asociados con ellos. Puede crear y utilizar sus propios estereotipos de tres maneras diferentes:
|
Para crear un nuevotipo de objeto en un tipo de elemento modelo UML básico, para ser importado como parte de un Perfil hacia cualquier modelo y hecho disponible para su uso a través de la Caja de Herramientas de Diagrama; los ejemplos de tipos de elementos extendidos ya proporcionados en Enterprise Architect incluyen un elemento de Tabla (el cual es un elemento de Clase estereotipado) y Límite, elementos de Entidad y Control (los cuales son elementos de Objeto estereotipados) |
|
Para personalizar la apariencia o propiedad de una instancia de un elemento modelo de tipo específico; estos estereotipos son aplicados sólo a través de la ventana de Propiedades del objeto, dentro del modelo en el que son creados, aunque puede transportar definiciones de estereotipo de estereotipo personalizadas entre modelos como Datos de Referencia |
|
Como una etiqueta simple en un elemento, para identificar el rol o naturaleza del objeto que representa el elemento
|
Para más definiciones de estereotipos, vea la especificación UML OMG (Especificación de Superestructura UML, v2.1.1, sección 18.3.8, pp. 667-672).
Donde un estereotipo no afecta la apariencia, es generalmente indicado por un nombre en la forma del objeto UML base. En el ejemplo de abajo, «myStereotype2» está el nombre del estereotipo. Algunos de los estereotipos incorporados también son representados por íconos; vea Visibilidad de Estereotipo.

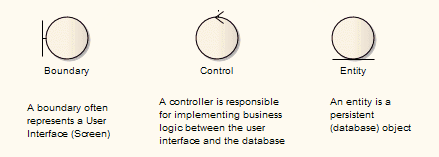

Cuando el estereotipo causa que el elemento sea dibujado de una manera diferente, o se utiliza para definir un nuevo tipo de objeto, la forma del elemento puede ser bastante diferente, como se ilustra por los tres estereotipos de diagrama de Robustez:
Usted aplica una nueva apariencia o forma al asociar el estereotipo con un metarchivo (archivo de imagen) y colores de relleno, borde y texto, o un Script de Forma que define la forma, dimensiones y texto del objeto.
