Caja de Herramientas de Estado

button_main button_prev button_next

La Caja de Herramientas de Estado es utilizada para desarrollar diagramas de Máquina de Estado, para mostrar los estados permitidos en los que podrían estar una Clase u otro elemento y las transiciones desde un estado a otro. Estos diagramas son a menudo colocados bajo un elemento de Clase en el Explorador de Proyectos para ilustrar como un elemento particular cambia en el tiempo. Los Estados pueden tener subestados; por ejemplo, Acelerar y Frenar pueden ser subestados de Activo.

Páginas de Caja de Herramientas de Estado

Imagen

Detalle

Ver También

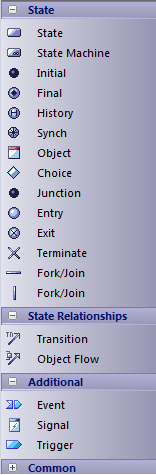

statebar



Excepto donde se discute aquí, cada elemento y relación que puede crear utilizando estas páginas de Caja de Herramientas se describe en las secciones Elementos UML y Conectores UML de la Ayuda.



Evento es utilizado para crear un elemento de Envío básico (el predeterminado) o elemento de Recibir en el diagrama de Máquina de Estado.



Elementos de Diagrama de Comportamiento

Elementos de Diagrama Estructural

Conectores UML



Evento



Notas

Para agregar unelemento al diagrama ya abierto, haga clic en el icono apropiado y arrástrelo a su posición en el diagrama; establezca un nombre de elemento y otras propiedades como se solicita

Para agregar una relación, haga clic en el icono apropiado, luego haga clic en el elemento de inicio en el diagrama y arrástrelo hacia el elemento final



Aprender más

Diagramas de Máquinas de Estado
