Caja de Herramientas de Actividades

button_main button_prev button_next

La Caja de Herramientas de Actividad es utilizada para modelar dinámicas del sistema desde un número de puntos de vista (representados por actividades y los flujos entre ellos) en los diagramas de Actividades y en diagramas de Descripción de Interacción. Ambos tipos de diagramas son creados usualmente bajo elementos de Actividades.

Las Actividades pueden ser estereotipadas como un proceso para mostrar un icono de un proceso de negocio; La Actividad representa un trabajo que se lleva a cabo y que puede sustituir a varios Casos de Uso o formar sólo una parte de un Caso de Uso.

Páginas de la Caja de Herramientas de Actividades

Imagen

Detalle

Ver También

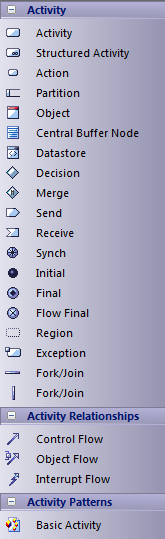

activitybar



Salvo en esta sección discutida aquí, cada elemento y relación que puede crear utilizando estas páginas de Caja de Herramientas, se describe en las secciones de Elementos UML y de Conectores UML de la Ayuda.



El ícono Actividad Básica agrega el Patrón de Actividad Básica a su diagrama como un punto de inicio para el desarrollo del diagrama (arrastre el icono hacia el diagrama para abrir el <nombre> Agregar Patrón en la ventana del Diagrama y haga clic en el botón Aceptar).

Elementos de Comportamiento del Diagrama

Elementos Estructurales del Diagrama

Conectores UML



Ventana Agregar Patrón

Notas

Para agregar un elemento al diagrama abierto actualmente, haga clic en el icono apropiado y arrástrelo a su posición en el diagrama; configure el nombre de un elemento y otras propiedades como se solicita

Para agregar una relación, haga clic en el icono apropiado, luego haga clic en el elemento de inicio en el diagrama y arrastre al elemento final
