Caja de Herramientas de Perfil

button_main button_prev button_next

La Caja de Herramientas de Perfil es utilizada para crear Perfiles, un mecanismo genérico para extender modelos UML. Los Perfiles pueden definir Estereotipos, Valores Etiquetados, Tipos de Diagramas y Cajas de Herramientas personalizados.

La Caja de Herramientas también contiene un conjunto de Ayudantes de Perfil que proporcionan plantillas y ventanas para ayudarle a crear Perfiles de Estereotipo, Perfiles de Caja de Herramientas y Perfiles de Diagramas dentro de una Tecnología MDG.

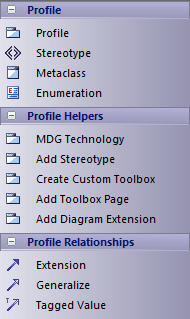

Páginas de Caja de Herramientas de Perfil

Imagen

Detalle

Ver también

profilebar

El elemento de Paquete dePerfil actúa como un contenedor para los diagramas, elementos y conectores que definen el Perfil mismo.

El elemento Estereotipo proporciona un mecanismo de extensión para variar el comportamiento y tipo de un elemento modelo UML base.

Un elemento de Metaclase representa el tipo de elemento o conector UML base que está extendiendo.

Un elemento de Enumeración es utilizado para definir un Valor Etiquetado de enumeración, el cual puede ser adjuntado a uno o más Estereotipos que han sido definidos en el Perfil.

Los Ayudantes de Perfil son plantillas y ventanas que le ayudan a crear, respectivamente:

Un Paquete de Tecnología MDG para contener definiciones de Perfil

Estereotipos y Metaclases dentro de un Perfil UML

Una Caja de Herramientas de Perfil personalizada

Páginas de Caja de Herramientas dentro de la Caja de Herramientas personalizada

Un Perfil deDiagrama para definir untipo de diagrama extendido



Una relación de Extensión muestra que un Estereotipo extiende una Metaclase; todos los Estereotipos deben extender:

Una o más Metaclases, o

Otro Estereotipo que extiende una Metaclase; puede crear una cadena de Estereotipos extendidos que finalmente extienden la Metaclase



Una relación Generalizar muestra que un Estereotipo especializa un Estereotipo más general; el Estereotipo más general todavía debe extender una Metaclase.

Una relación de Valor Etiquetado define un Valores Etiquetados que es una referencia (RefGUID) a un elemento con estereotipo específico.





Agregar Estereotipos y Metaclases



Agregar una Enumeración a un Estereotipo



Utilizando los Asistentes de Perfil

























Utilice el Conector de Valor Etiquetado



Notas

Para agregar unelemento al diagrama ya abierto, haga clic en el icono apropiado y arrástrelo a su posición en el diagrama; establezca un nombre de elemento y otras propiedades como se solicita

Para agregar una relación, haga clic en el icono apropiado, luego haga clic en el elemento de inicio en el diagrama y arrástrelo hacia el elemento final

Aprender más

Desarrollando Perfiles

Utilizando Perfiles UML
